Mesin Pembungkusan Sachet Automatik Arahan Teknikal & Spesifikasi

Views:4     Pengarang:Editor tapak     Masa Terbitkan: 2018-11-09      Asal:Tapak

Mesin Pembungkusan Sachet Automatik Arahan Teknikal & Spesifikasi

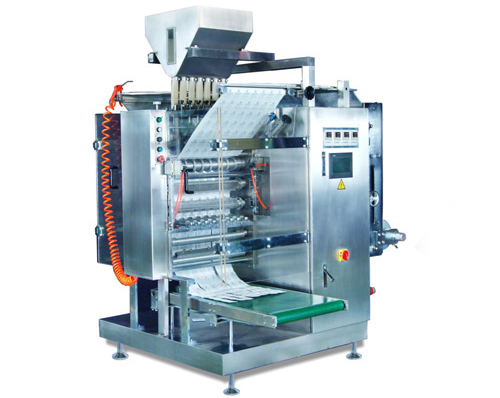

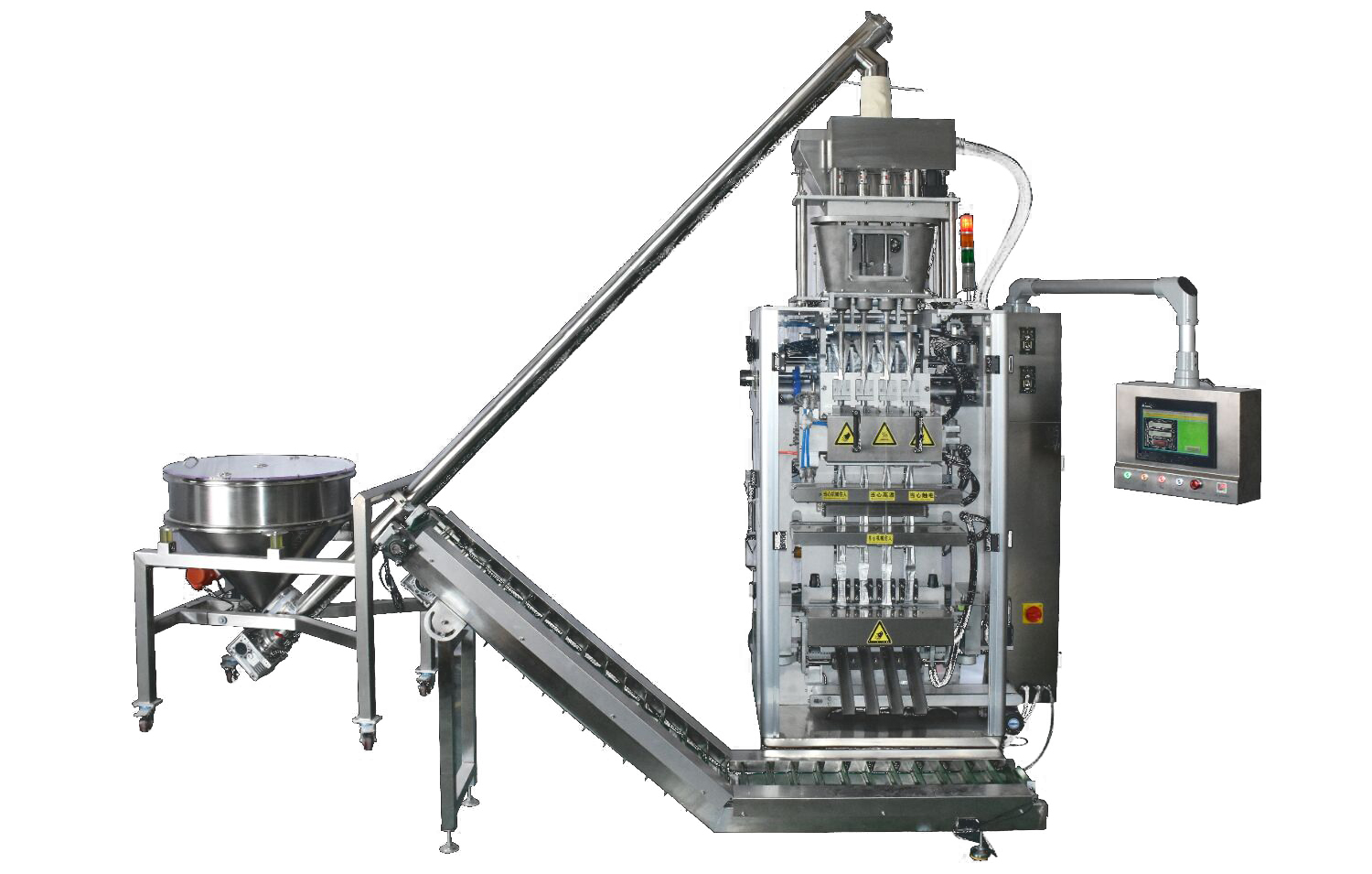

mesin pembungkusan paket automatikMesin Pembungkusan Sachet

Fungsi pembungkusan

Tanda warna sisi dua untuk pembetulan automatik, dan penjejakan automatik untuk pelarasan. Ia secara automatik dapat menyelesaikan proses pembungkusan seperti pembuatan paket, pemeteran, pengisian, pengedap, menumbuk, pemotongan takuk mudah yang mudah pecah, pemotongan garisan pemecahan mudah, menegak dan menegak, mencetak batch, dan mengira. Pembungkusan serbaguna automatik produk yang dibungkus boleh selesai dalam mengisi satu masa.

Julat pembungkusan

Ia sesuai untuk bahan pembungkusan dengan pelbagai bentuk seperti serbuk, tablet, kapsul, granul, pil, dan bahan likat.


Saiz saiz Sachet

Panjang Sachet: 55-180mm; Lebar aras: 32.5-420mm

(Min.width tepung serbuk adalah 60 mm.)

Julat pemeteran

1-200ml (0.5-100g)

Nombor talian Sachet

2-12 garis (Pembungkusan cecair biasanya lebih daripada 10 baris)

Kekerapan pemotongan mendatar (masa / min)

Kekerapan tertinggi adalah 70 kali / min, dan penyesuaian tanpa langkah (setting) boleh dilakukan mengikut keperluan penggunaan. (Serbuk serbuk tertinggi ialah 40 kali / min.)

Max.width bahan bungkusan

910mm

Bahan pembungkusan yang sesuai

Plastik / Aluminium / Plastik, Plastik / Kertas / Plastik, Plastik / Plastik, Plastik / Aluminized / Plastik

Ketepatan pengukuran

± 5%

Bekalan kuasa

380V 50Hz

Jumlah kuasa

7.5 kw

Bunyi bising


76 dB (A)

Suhu persekitaran yang sesuai

0 ℃-35 ℃

Ketinggian yang sesuai

<2000 m

Dimensi keseluruhan(L * W * H)

1500*1540*2200 mm

Berat badan

1200 kg

Kekerapan motor

5-60Hz (Kelajuan berputar motor: 135-1620 r / min)

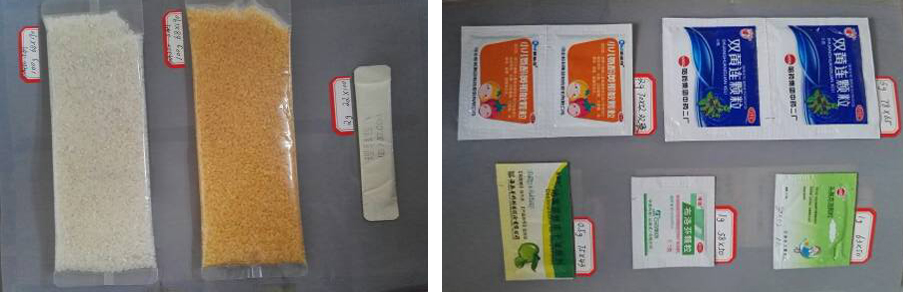

sampel mesin pembungkusan automatik


Keupayaan kawalan automatik dalam pengeluaran

Seluruh mesin dikawal secara automatik oleh komputer. Ia menggunakan tanda warna dua sisi untuk pembetulan automatik dan penjejakan automatik untuk pelarasan. Mesin utama mengamalkan penukaran kekerapan stepless untuk peraturan kelajuan. Suhu pemanasan dikawal oleh mesin. Jika terdapat operasi yang salah dan pelbagai titik kesalahan, mesin akan berhenti berjalan secara automatik.

Kesalahan pelarasan kesilapan dalam pengeluaran

Jumlah pakai tunggal dan beberapa bungkus yang boleh dibungkus boleh diselaraskan, dan ia dapat memastikan bahawa ralat adalah ± 5%.

Pematuhan standard GMP

& quot; Garis Panduan Pelaksanaan GMP dalam Peralatan Farmaseutikal & quot; Artikal 3, Bab 1, Seksyen 10, & quot; Mesin Pembungkusan Sachet & quot; peruntukan dan keperluan yang berkaitan. GB / T17313-1998 "Pengecoran Pembungkusan-Pembungkusan Sachet"

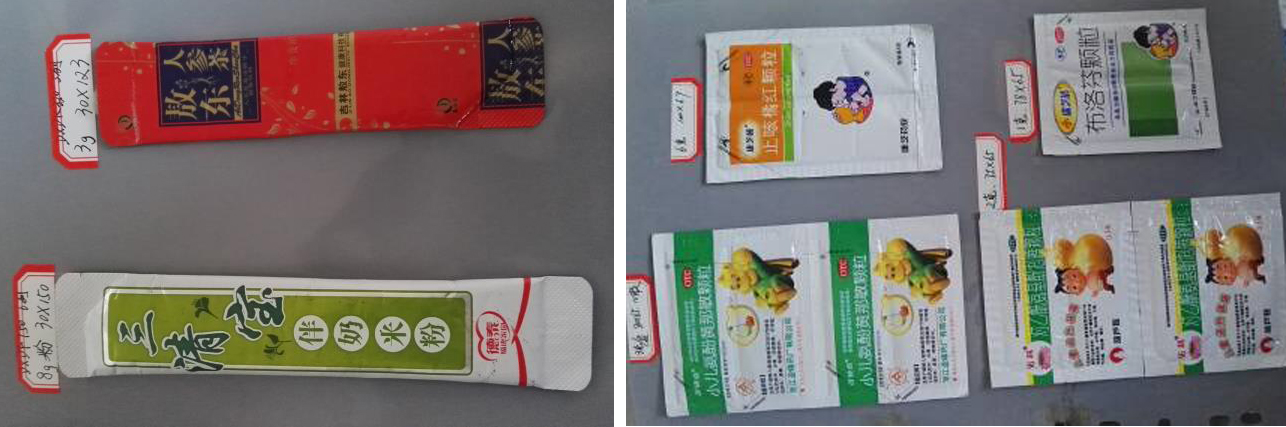

Sampel Mesin Pembungkusan Sachet


Konfigurasi asas & struktur

1. Bahagian utama sistem kawalan mengamalkan komponen kawalan yang diimport dengan prestasi yang boleh dipercayai.

a. PLC: FX1N-60MR Dibuat di Mutsubishi, Jepun;

b. Penukar kekerapan: VF015A 21A Dibuat di Delta, Taiwan;

c. Antara muka manusia-mesin: Smart700 Dibuat di Siemens.


2. Mengisi sistem

Oleh kerana produk yang dibungkus berbeza, mesin ini dilengkapi dengan pengisian berdedikasi dan peranti pemakanan produk dengan pelbagai bentuk: peranti pemakanan produk volumetrik untuk bahan granule, dan peranti pemakanan produk bergetar untuk tablet, kapsul, dan tablet berbentuk istimewa.


3. Sistem penghantaran

Mesin itu menggunakan pemacu tali pinggang, pemacu rantai, pemacu gear, pemacu tali pinggang cog dan tali pinggang penghantar mengikut keperluan terperinci bahagian-bahagian yang berlainan. Proses penghantaran ini disiapkan masing-masing oleh motor, pengurangan, gear, roda rantai, roda tali pinggang, dan aci pemacu. Mekanisme pembezaan diadopsi di empat tempat sistem transmisi untuk keperluan khas seperti percetakan, pemotongan mendatar, pemotongan garis pemisah mendatar, dan pembetulan automatik dengan tanda warna. Mekanisme pemancuan yang boleh diguna pakai boleh diguna pakai di kedua-dua tempat sistem pemacu, dan jumlah pelarasannya ditentukan oleh saiz sachet.


4. Filem berehat

Mekanisme yang menarik, yang terletak di belakang mesin, terdiri daripada aci yang menanggalkan, bingkai yang tidak dapat dibasuh, roller membimbing filem, dan roller membimbing filem bergerak. Proses penggantian filem adalah bahawa aci yang menunggang didorong oleh motor mikro untuk meletakkan filem bergerak dalam gerak, maka panjang ketinggalan dan daya ketegangan filem dikawal melalui roller membimbing filem bergerak. Apabila filem itu habis atau berpecah tiba-tiba, suis fotoelektrik dilindungi oleh roller memandu filem bergerak, supaya mesin itu akan berhenti berjalan secara automatik. Shank tangan menyesuaikan pergerakan kiri kanan roller yang dilepaskan diletakkan di sebelah kiri mekanisme filem yang tidak menarik supaya pusat filem itu sejajar dengan pusat mekanisme pemisahan filem.


5. Pemisahan filem

Mekanisme pemisahan filem, yang terletak di bahagian atas bingkai mesin, terdiri daripada penggelek filem, pemotong, dan plat pembahagi filem. Filem ini terbahagi kepada dua bahagian oleh mekanisme pemisahan filem, maka arah bergerak mereka dihidupkan oleh plat pemisahan filem, dan mereka ditarik ke roller kedap tegak untuk penyegel oleh roller membimbing filem. Plat pemisahan filem boleh bergerak ke belakang dan seterusnya melalui roda tangan untuk memenuhi keperluan bahan pembungkus dengan lebar yang berbeza.


6. Pengedap: Ia termasuk pengedap menegak dan pengedap mendatar. Oleh itu, pengedap empat sampingan pembuatan sachet terbentuk.

① peranti pengedap tegak diperbuat daripada beberapa penggelek menegak menegak, dan elemen pemanas dan termosensitif dipasang di dalamnya. Apabila ia berfungsi, beberapa roller pengedap menegak berputar secara berterusan dalam arah belakang, dan filem itu dipanaskan dan dilancarkan untuk membentuk tali pinggang kedap tegak di bawah daya tarikan mereka. Tekanan antara dua penggelek ditawarkan oleh mata air, dan dua penggelek boleh berpisah secara manual apabila operasi berakhir.

② Peranti pengedap mendatar dibuat daripada beberapa penggelek mendail mendatar, dan unsur pemanas dan termosensitif dipasang di dalamnya. Apabila ia berfungsi, beberapa penggelek mendail mendatar didorong oleh sistem penghantaran untuk berputar secara berterusan melalui gear di arah belakang, dan tekanan di antara mereka ditawarkan oleh mata air. Terdapat 2 atau 3 sabuk pengedap di sekitar roller pengedap mendatar, oleh itu masa pengedap adalah 2 atau 3 dengan memutarkan bulatan. Mekanisme pemancungan geseran boleh diguna pakai dalam rantaian penghantaran untuk memastikan bahawa halaju linear seketika apabila kedap melintang adalah garis dengan halaju linear filem, sekiranya filem berkerut atau diregangkan terlalu jauh, malah pecah. Struktur pengedap mempunyai reka bentuk yang munasabah, dan bahan pembungkus mempunyai pelbagai pilihan.


7. Percetakan batasan dan mekanisme pemotongan takik yang mudah terkoyak

Kumpulan itu mekanisme percetakan dan mekanisme pemotongan takik yang mudah robek berada pada aci yang sama, sementara mereka terhuyung-huyung di sudut tertentu. Plat pendukung mereka juga berada pada batang yang sama. Apabila mesin berfungsi, kedua-dua aci berputar secara berterusan dalam arah sebaliknya. Sebaik sahaja mereka menghidupkan bulatan, kedua-dua operasi dilakukan tiga kali. Aci mempunyai kelajuan putaran yang sama dan kelajuan linear dengan roller pengedap mendatar, dan mekanisme gegancu mekanik eksperimen juga digunakan dalam rantaian penghantaran. Operasi peranti percetakan batch terus seiring dengan mesin utama. Dengan ini, nombor kelompok adalah jelas dan tegas, dan mudah diganti.


8. Ia mempunyai fungsi pemotongan takik mudah pemotongan, memotong menegak, menegak pemotongan garis menegak mudah menegak.

Pemotongan berputar, selari dengan operasi mesin utama, diadopsi oleh mekanisme pemotongan takik yang mudah robek, mekanisme pemotongan garis tegak menegak dan mekanisme pemotongan vertikal, sedemikian rupa sehingga kedudukan yang mudah mengoyak berada dalam kedudukan yang betul. Pemisah garis pemisah mudah menegak dengan struktur reka bentuk dan operasi yang unik mempunyai hayat perkhidmatan yang lebih lama.


9. Ia mempunyai fungsi pemotongan mendatar dan memotong garis pemisah mendatar.

Pemotong mendatar dan pemotong baris pecah mendatar berada dalam keadaan yang unikgerak permukaan melengkung berbentuk pelana, yang mempunyai operasi yang munasabah dan boleh dipercayai. Pemotongan pemotong mendatar dan pemotong garis pemisah mendatar boleh dikendalikan oleh komputer utama dan ditetapkan pada antara muka manusia-mesin. Produk ini boleh ditetapkan untuk pemotongan paket sachet tunggal atau pemotongan beberapa bungkus.


10. Peralatan acuan dan gantianSetiap mesin utama dilengkapi dengan satu set acuan.

Sekiranya saiz bungkus pembungkusan diubah dalam pengeluaran, maka acuan perlu diubah. Sekiranya saiz sachet diubah dan lebar sachet masih tidak berubah, maka ia hanya perlu menggantikan sepasang sprocket penghantaran. Ia kos beberapa untuk menggantikan acuan. (Mesin ini boleh dilengkapi dengan pengatur panjang sachet stepless untuk memenuhi keperluan para pelanggan kosmetik untuk ukuran bungkusan yang berbeza, sementara harganya akan dikira secara berasingan.)


11. Kawalan suhu

Mesin itu menggunakan pengawal suhu tinggi untuk memastikan bahawa kesilapan antara suhu penetapan pengedap dan suhu pameran dikawal dalam 3 ℃. Pemanas dan acuan pengedap mempunyai reka bentuk yang munasabah dan lulus ujian larian. Akibatnya, suhu kawasan pengedap berkesan dikendalikan dengan tepat, pengedap pembuatan pakai mempunyai kesan yang lebih baik, dan mesin pembungkusan mempunyai lebih banyak pilihan dalam kualiti dan tekstur bahan pembungkus. Reka bentuk acuan pengedap mengambil kira bidang terma rantau pengedap yang berkesan, menjadikan kesan pengedap yang lebih baik dan menjimatkan lebih banyak tenaga.


12. Ia dilengkapi dengan sistem kedudukan fotoelektrik.

Mesin ini dilengkapi dengan sistem kedudukan tanda daganganelektrik. Isyarat diukur oleh kepala fotoelektrik pada tanda warna percetakan bahan pembungkus, dan serat optik menghantarnya ke PLC untuk operasi, maka motor mikro pembetulan pembetulan kursor dalam sistem penghantaran didorong untuk pembetulan automatik dan daya tarikan automatik tanda warna sisi dua (empat set perbezaan pembetulan dipasang pada mesin), supaya pola yang dicetak pada muka berganda produk adalah sejajar dengan setiap lain lagi apabila kedap.
