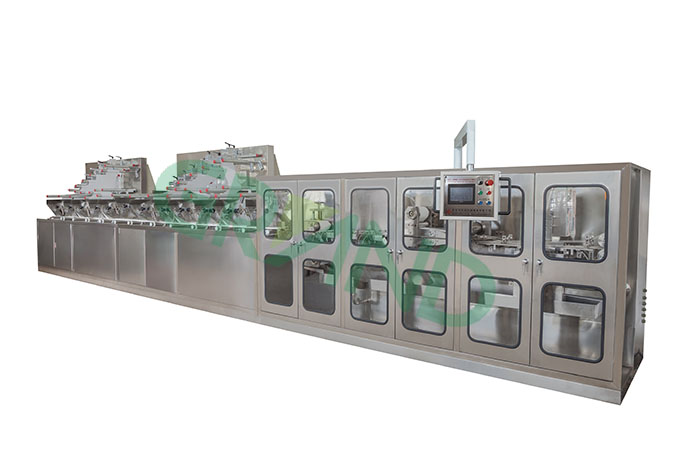

Mesin Lapisan dan Pembungkusan Lap Basah Automatik Penuh

Mesin lipat tisu basah sepenuhnya automatik (30-120pcs/sachet)

1. Proses produksi:

Tanpa Diliple Unwinding -Cutting- Vertical Folding - Feeding Liquid Medical Online - Panjang Tetapan - Pemotongan - Tetapan Stack - Output Produk Akhir

2.Main Parameter Teknikal

3.Main Ciri -ciri Servo

1) 2 servos Mitsubishi; struktur saintifik dan padat; operasi dan penyelenggaraan yang mudah;

2) pintu keselamatan, peranti berhenti kecemasan dan sistem perlindungan relatif, yang direka mengikut CE;

3) bahagian teknikal utama dihasilkan di Pusat Pemesinan CNC, dan bahagian elektrik utama dibeli dari jenama antarabangsa;

4) motor yang dikawal oleh penukar kekerapan; Gandingan sejagat sebagai bahagian utama; integrasi kotak gear dan phaser; Memandu tali pinggang segerak;

5) Fasa boleh diselaraskan untuk bersesuaian dengan mesin.

4. Struktur

1) struktur keluli, termasuk plat SS dan bahagian SS;

2) laras untuk tisu akan muncul atau tidak;

3) pemakanan cecair melalui spout;

4) Sistem pemakanan cecair termasuk dua setong 400L SS, sistem pencampuran berterusan dan sistem peredaran untuk jumlah pemakanan cecair yang boleh laras;

5) Sesetengah paip dibuat dari SS dan yang lain adalah hos telus;

6) Sistem penyusun boleh menyusun bahan dengan tegas;

7) sistem pemotongan bahan mentah; panjang laras (pada plc);

8) Servo Motor untuk Pelarasan Kuantiti Mudah Pengiraan Piece dan Stack Hitting System.

9) sistem memandu;

10) HMI;

11) penghujung produk pelepasan;

12) CE bahagian elektrik;

13) sistem perlindungan keselamatan; sistem brek kecemasan; pemotong selamat; perlindungan pintu kaca;

14) Sistem Servo Mitsubishi;

15) pengiraan automatik;

16) rekod tarikh pengeluaran automatik;

17) Menghiburkan kekurangan bahan

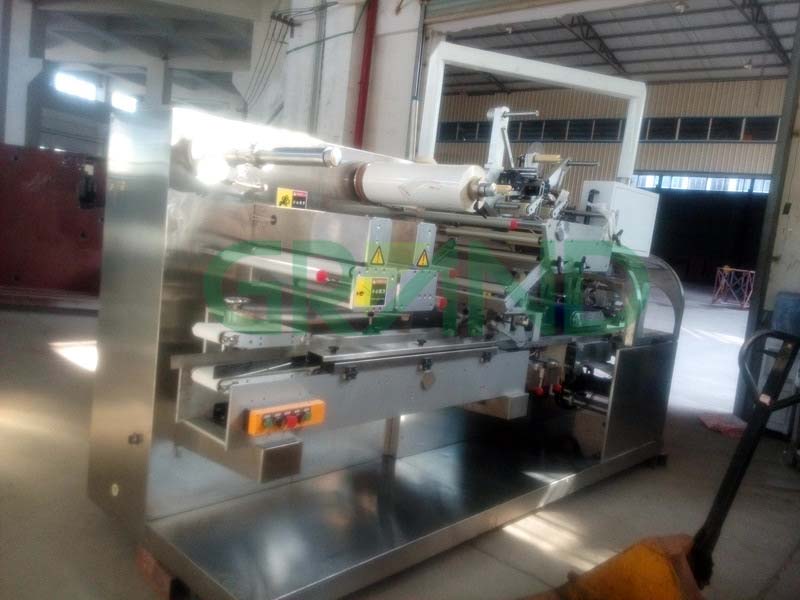

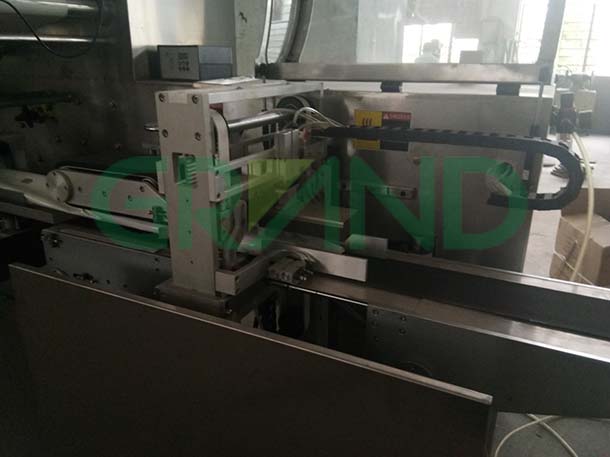

5. Foto terperinci

Mesin pembungkusan tisu basah bayi sepenuhnya automatik

1. produk

Tisu basah bayi

2. Proses pengeluaran

Menyambung dengan Mesin Utama (HY -2700 Mesin Lapisan Lap Automatik) - Feeder Bahan Automatik - Port pemakanan Mesin Pembungkusan - Tetapan Panjang Filem - Pembukaan Label Stick Setting - Penetapan Kedudukan Pembukaan - Reciprocating Sealing Horizontal dan Pembahagian -Final Output Produk

3. Parameter teknikal

4. Ciri -ciri

1) ketegangan filem pembungkusan dikawal secara mekanikal;

2) Dua mesin pelabelan dilengkapi, satu untuk pelabelan tanda utama dan yang lain untuk pelabelan tanda palsu;

3) filem pembungkusan secara automatik;

4) peralatan pengekodan tarikh haba;

5) peranti pengedap mendatar yang membalas dengan peranti gusset-inserting mekanikal);

6) Lapan aci servo Motor mengawal pemakanan filem, pengedap mendatar, pembukaan, pelabelan, garpu peralihan, pemakanan bahan, dan sebagainya.

7) Kedudukan pembungkusan sachet, tetingkap, label dan tanda mata boleh ditetapkan pada skrin sentuh;

8) peranti pemakanan bahan automatik; Apabila panjang filem pembungkusan sebenar tidak seperti yang ditetapkan, garpu peralihan dalam peranti tidak akan menolak tisu basah tetapi beroperasi lagi selepas panjangnya betul. Oleh itu, sisa sisa yang disebabkan oleh penyambungan filem secara manual atau ralat percetakan boleh dielakkan. (Penjajaran label tidak diperlukan apabila filem disambungkan secara manual. Filem yang sama dapat dihubungkan dengan santai tanpa pengaruh pada operasi mesin)

9) Sistem pengedap mendatar dilengkapi dengan fungsi perlindungan penutupan untuk tork beban dan bahan yang ditekan semasa pengedap mendatar.

10) skrin sentuh warna dan pengawal gerakan;

11) Sistem Kawalan

A. Sistem kawalan menggunakan sistem Mechatrolink untuk gerakan pelbagai paksi dan berkelajuan tinggi;

B. Pengawal gerakan terkini Yaskawa digunakan untuk kitaran pengimbasan berkelajuan tinggi hanya 0.5ms, pemprosesan data cepat dan kawalan berkelajuan tinggi dan ketepatan;

C. Fungsi kawalan fasa khas pengawal gerakan Yaskawa digunakan untuk pengumpan bahan automatik untuk mencapai pampasan kedudukan segerak dan menyesuaikan kedudukan pemakanan bahan dengan mudah;

D.Horizontal Sealing dilengkapi dengan fungsi kawalan CAM elektronik untuk operasi mesin yang stabil, boleh dipercayai dan berkelajuan tinggi;

E.Remote Monitor dapat membantu pelanggan mencari dan menyelesaikan masalah tepat pada masanya.

12) perkakas elektrik utama dibeli dari jenama terkenal;

13) casis mesin berbingkai.

5. Spesifikasi Bahan

6. Konfigurasi

1) Perubahan filem automatik: Tetapkan kuantiti tanda mata filem yang masih disampaikan selepas min. Diameter roll dikesan supaya bahan pembungkusan dapat diubah secara automatik;

2) Label Automatik Menukar: Tetapkan kuantiti label pembukaan asal dan kuantiti label sisa. Apabila angka dicapai, label boleh diubah secara automatik;

3) pembukaan peranti pembungkusan filem, didorong oleh servo;

4) peranti kawalan ketegangan filem mekanikal;

5) pembungkusan peranti pembentukan filem;

6) pembungkusan peranti pengedap menegak filem;

7) pembungkusan peranti pemakanan filem, didorong oleh servo;

8) peranti pengedap mendatar, didorong oleh servo; dua motor servo beroperasi secara automatik dan serentak;

9) elektrik boleh dikawal secara automatik atau secara manual untuk keperluan praktikal;

10) mod manual: digunakan semasa ujian untuk menyesuaikan setiap stesen terlebih dahulu;

11) Mesin dilengkapi dengan 2 butang e-stop secara mendatar.

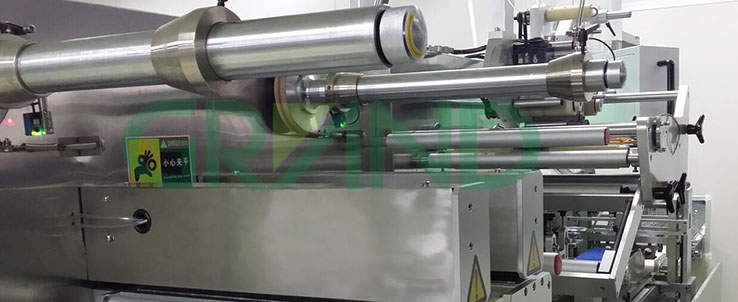

7. Foto terperinci

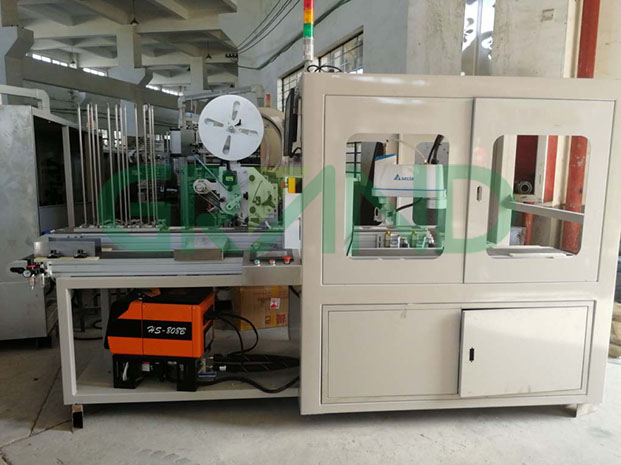

Mesin melekat tudung automatik

1. Parameter Teknikal

2. KESELAMATAN

1) Robot Scara Delta digunakan. Ia digunakan secara meluas dalam produk komputer, komunikasi dan pengguna elektronik (3C). Dengan kelajuan maju, ketepatan, linearity dan menegak, robot boleh mengambil, gam dan tongkat tongkat pada pakej lap dengan cepat dan tepat.

2) Sistem E-Visual: Sistem E-Visual DMV2000 Delta diterima pakai. Sebagai generasi baru panel operasi mesra manusia, ia dapat membina sistem pengesan visual dengan cepat. Kamera antara muka cameralink yang digunakan boleh mencapai pemprosesan berkelajuan tinggi. Sambungan komunikasi PLC yang ditetapkan juga boleh mengubah data secara automatik. Dengan mereka, panel antara muka dan operasi yang dipaparkan semasa kerja mesin boleh disesuaikan untuk operasi mudah dan mudah.

3) Skrin sentuh: Ia adalah skrin 7 inci. Parameter tudung mengambil kedudukan, kedudukan pelekat, bentuk penyemburan gam (segi empat tepat, trek, atau bujur), pampasan penutup tudung, dan lain -lain boleh diselaraskan pada skrin sentuh.

4) Sumber cahaya visual: Sumber LED industri digunakan, yang lebih dipercayai daripada sumber cahaya kediaman. Masa kerosakan dilanjutkan, sumber cahaya tidak strob dan ketepatan diperbaiki.

5) Monitor: Pemantauan industri 15 inci, yang lebih sesuai untuk bengkel pengeluaran.

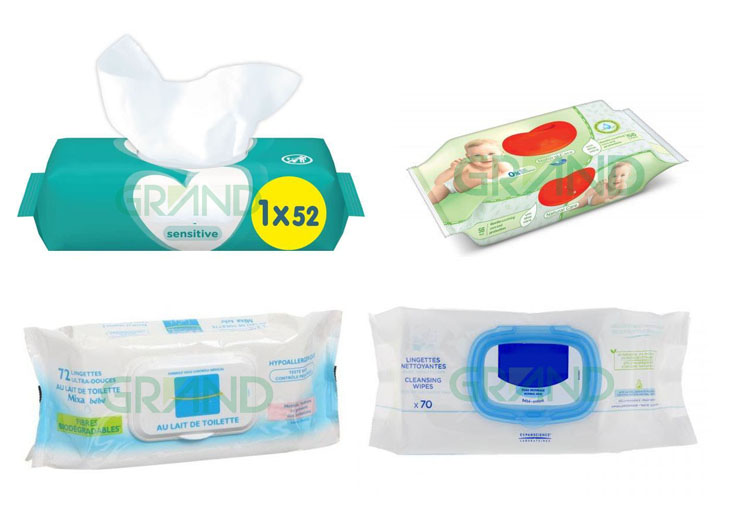

Contoh gambar
