Lukisan dan struktur mesin membuat topeng n95 i

Di pasaran, N95 adalah pelbagai jenis. Mesin topeng N95 yang kami diperkenalkan hari ini, topeng produknya seperti ini:

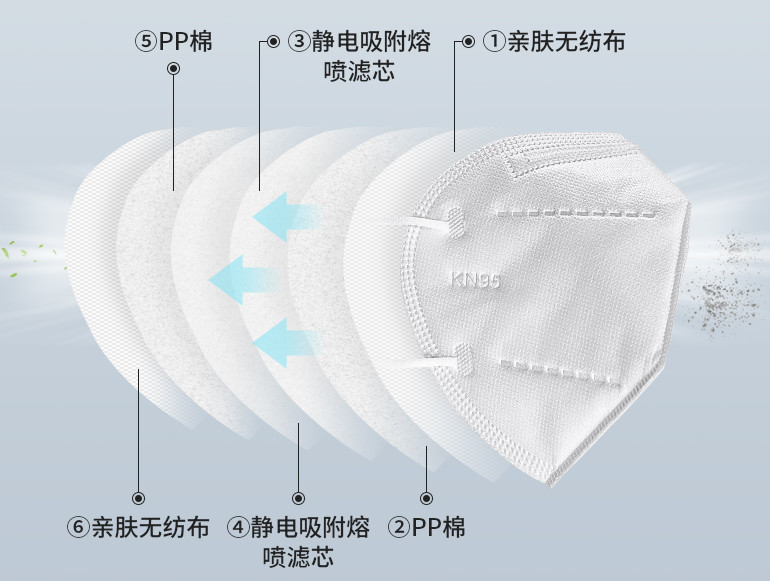

① Kulit yang mesra kulit tidak ditenun

② pp kapas

③ Penyerapan elektrostatik penapis cair

④ Penyerapan elektrostatik penapis cair

⑤ pp kapas

⑥ Kulit yang mesra kulit tidak ditenun

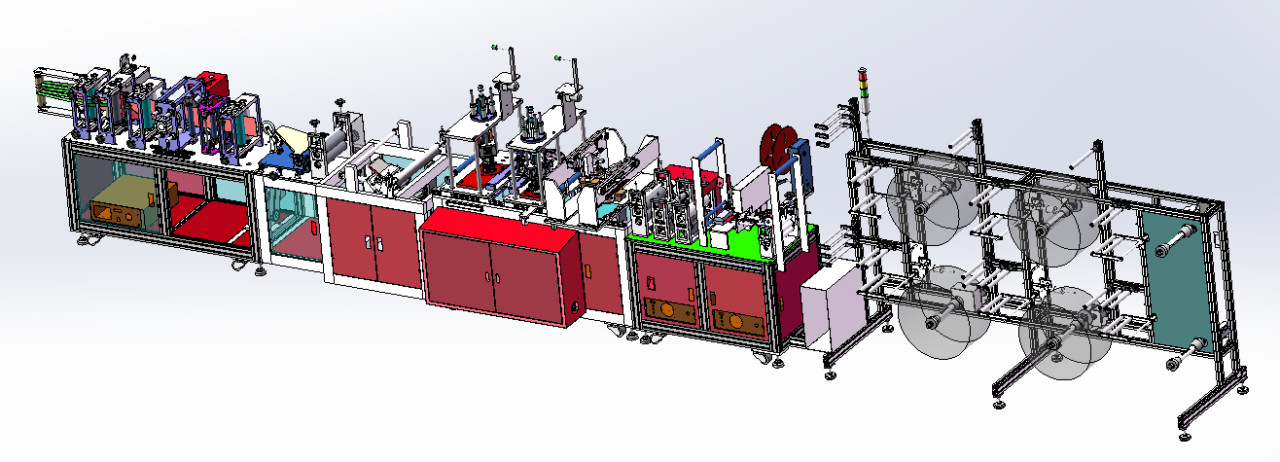

Gambar berikut adalah axonometric:

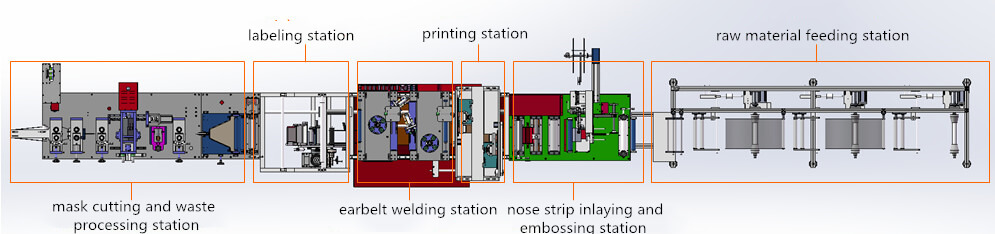

Seluruh proses ditandakan sebagai berikut:

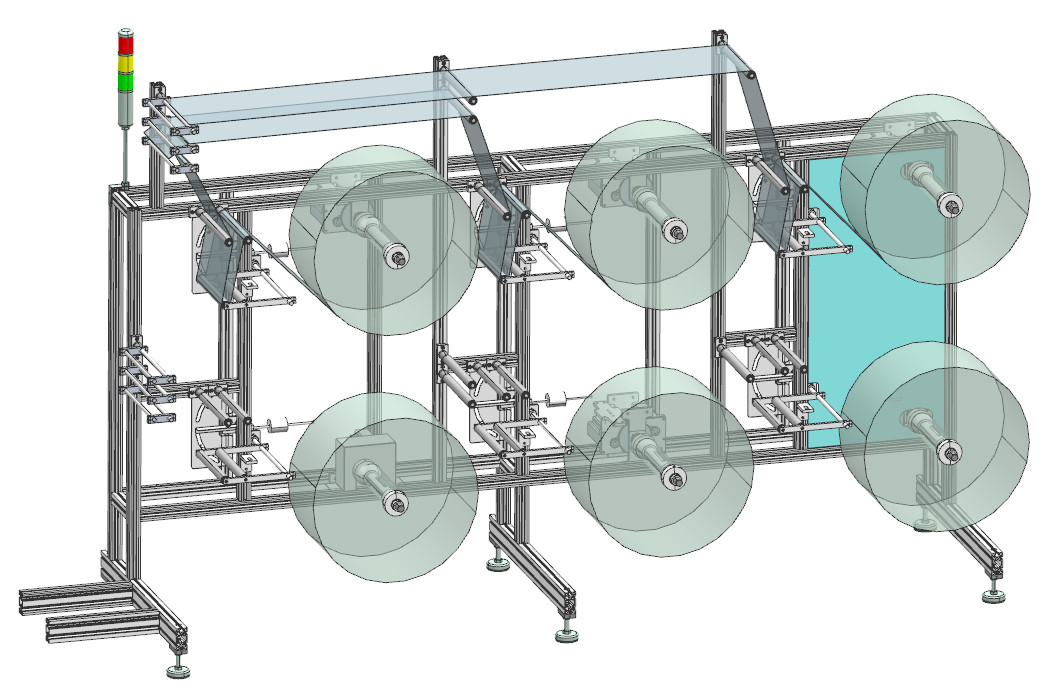

1. Stesen pemakanan bahan mentah

Secara amnya N95 terdiri daripada kain lapisan 3-6 dan mesin topeng ini boleh menghasilkan topeng 6 lapisan. Kuantiti roll kain ditentukan oleh lapisan topeng akhir. Berapa banyak lapisan topeng, berapa banyak gulungan kain.

1) Laluan kain

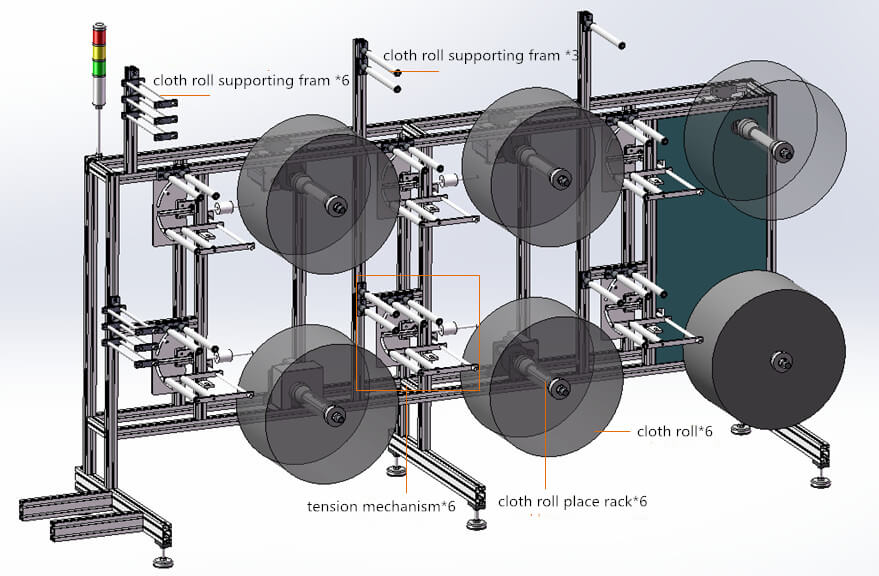

Setiap gulung kain akan menyeberangi mekanisme ketegangan pertama dan disokong oleh bingkai sokongan roll kain dan menyambung ke stesen seterusnya, ditunjukkan seperti dalam angka berikut:

2) Struktur stesen

a. Rak Roll Place

Memandu motor

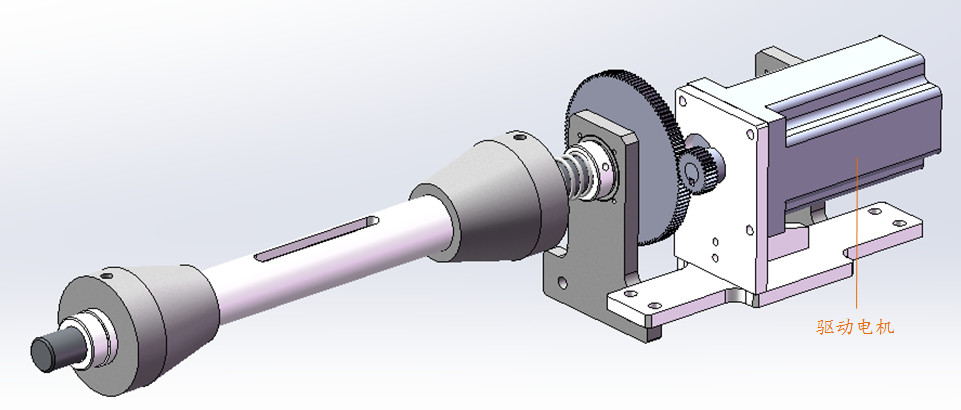

Peranti ini dikuasakan oleh motor memandu.

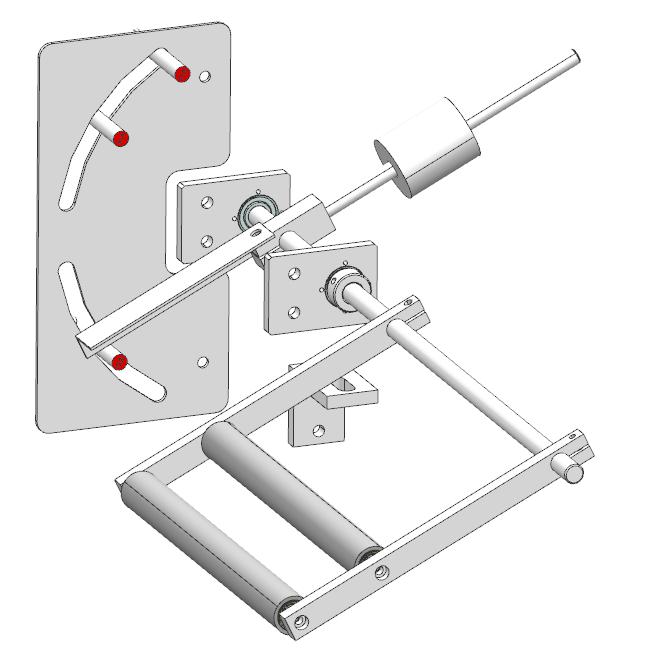

b. Mekanisme ketegangan

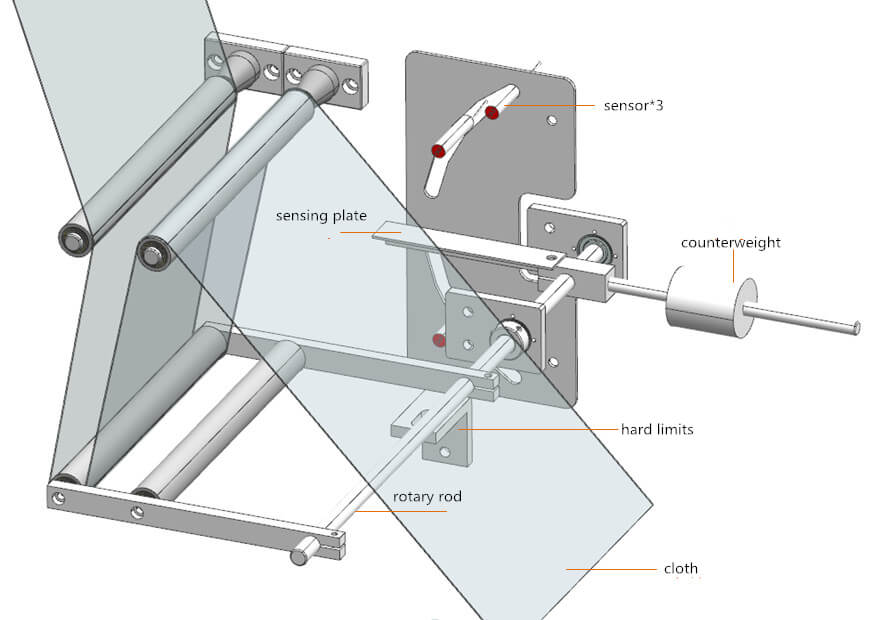

Mekanisme ketegangan ini boleh menghalang kain daripada terlalu longgar atau tegang. Prinsipnya adalah:

a) Bahan kain dikeluarkan terlebih dahulu. Oleh kerana kelajuan melepaskan bahan lebih tinggi daripada kelajuan pemakanan bahan semasa pengeluaran, bahan akan longgar. Dalam kes ini, roller di sebelah kiri rod putar jatuh akibat graviti sehingga plat penderiaan dirasakan oleh sensor. Pada masa itu, perhentian motor memandu. Semasa proses ini, kain akan tegang.

b) Selepas memandu motor berhenti putaran, bahan kain akan menjadi tegang dan tenser. Kemudian roller akan didorong untuk bergerak ke atas sehingga plat penderiaan dirasakan. Dan bahan itu dikeluarkan lagi.

c) Proses di atas berulang.

Dalam angka itu, kita dapati berat badan. Ia boleh mengurangkan tekanan ke bawah dua penggelek ke bahan kain, tetapi tekanan yang dikurangkan masih dibanjiri oleh berat badan mereka. Oleh itu, mekanisme ketegangan akan berputar kepada kedua -dua penggelek ini secara normal. Kita juga boleh mencari pembunuh keras. Apabila karung tempat material kosong, limiter dapat menyokong rod berputar:

Satu soalan adalah mengapa mekanisme ketegangan diperlukan. Sebenarnya, tanpa mekanisme ketegangan, bahan harus dihubungkan dengan stesen -stesen berikut secara langsung. Jika dikendalikan oleh SO, akan ada beberapa masalah. Sebagai contoh, untuk mengelakkan bahan terlalu longgar atau tegang, kelajuan harus sama di semua stesen. Walaupun pengeluaran pasti dan kelajuan roll kain berputar boleh diselaraskan untuk menjadi sama, diameter roll berubah. Oleh itu, kelajuan melepaskan bahan tidak stabil. Akhirnya, sukar untuk menyesuaikan kelajuan melepaskan bahan dengan kelajuan makan.

Sebagai kesimpulan, mekanisme ketegangan memainkan peranan dalam melepaskan bahan apabila kekurangan bahan dikesan dan berhenti melepaskan apabila bahan panjang tertentu dikeluarkan.

c. Bingkai sokongan kain

Peranti ini adalah mudah.

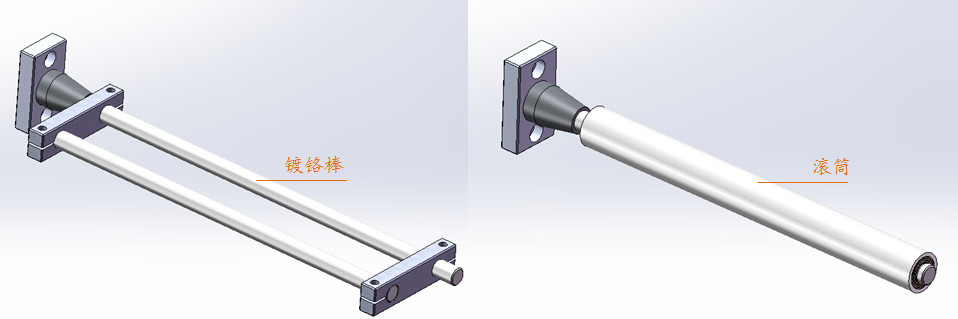

Bar/roller krom

2. Jalur hidung yang menarik dan embossing stesen

Sebelum analisis ke stesen ini, satu soalan harus dijawab adalah mengapa lapisan bahan diproses di bahagian atas. Seperti yang kita semua tahu, topeng N95 bukan topeng pakai buang yang jalur hidungnya dimasukkan dengan melipat lapisan tunggal bahan. Oleh itu, bahan paling luar harus diproses di bahagian atas supaya jalur hidung dapat dimasukkan ke antara lapisan bahan.

1) Pesanan aliran

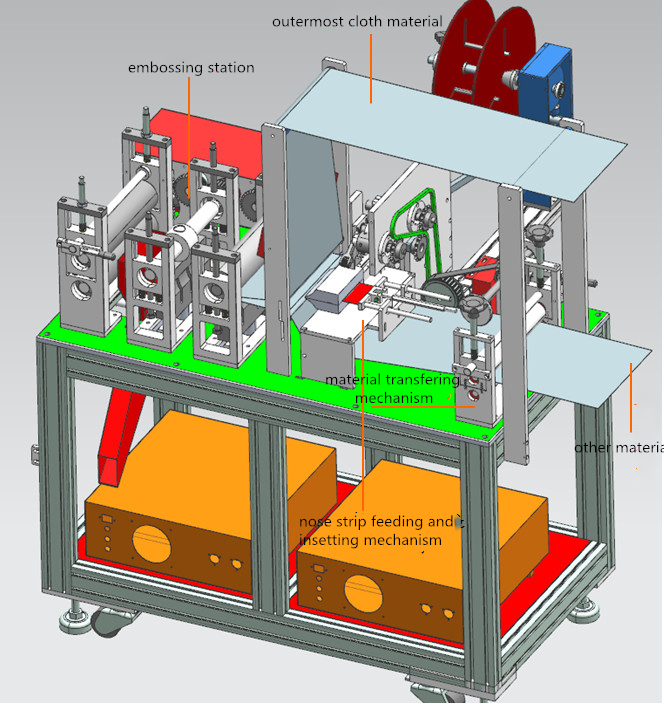

a. Bahan paling luar dan bahan lain dimasukkan ke dalam stesen di jalan yang ditunjukkan dalam angka di atas;

b. Walaupun bahan sedang disampaikan ke stesen, stesen inset jalur hidung akan memasukkan jalur di antara lapisan kain.

2) Mekanisme

a. Peranti pemindahan bahan

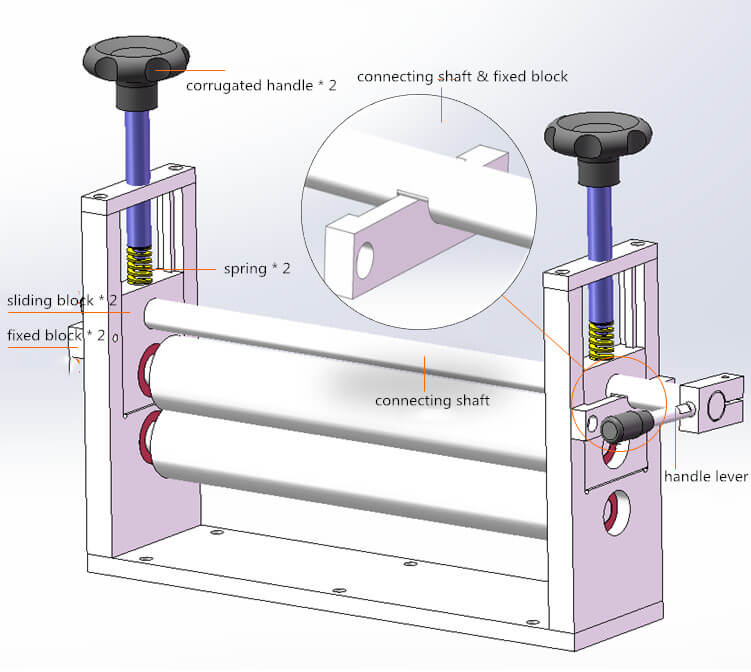

Peranti ini boleh menekan lapisan bahan. Prinsipnya ialah: mengetatkan pemegang bergelombang dan kemudian memampatkan blok gelongsor dengan mata air.

Fungsi peranti ini cukup mudah, jadi mari kita membincangkan ciri -cirinya secara langsung. Ia boleh didapati blok tetap terjebak ke dalam alur penyambung aci. Dalam kes ini, aci penyambung juga akan mengangkat atau lebih rendah kerana ia berputar. Apabila tuil tangan diputar, roller atas akan mengangkat. Oleh itu, bahan baru boleh diletakkan di antara kedua -dua penggelek dengan mudah.

b. Mekanisme pemakanan dan penyebaran hidung

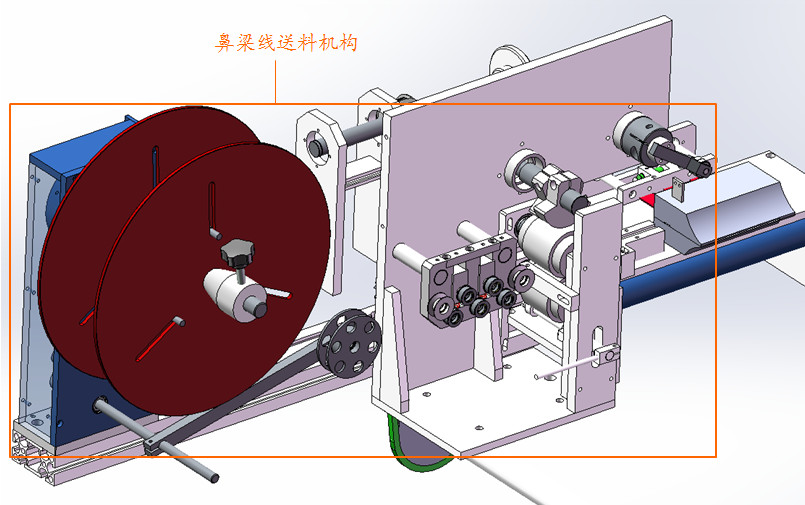

Mekanisme pemakanan jalur hidung

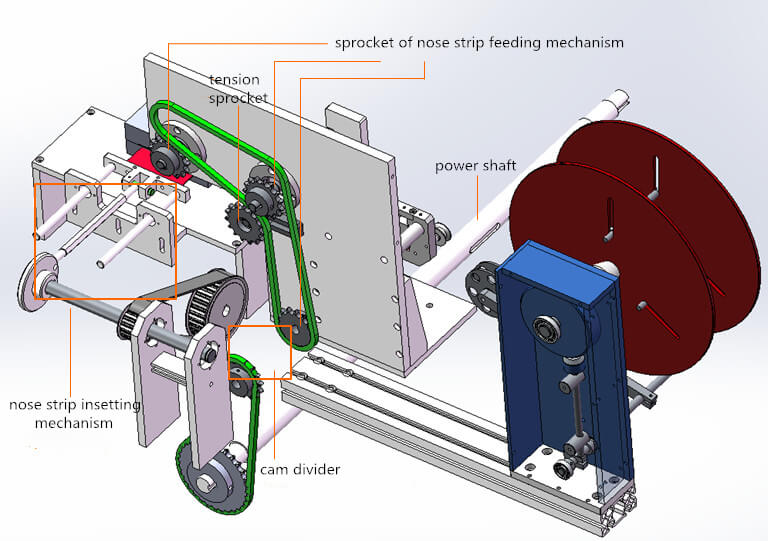

a) Memandu mekanisme ini

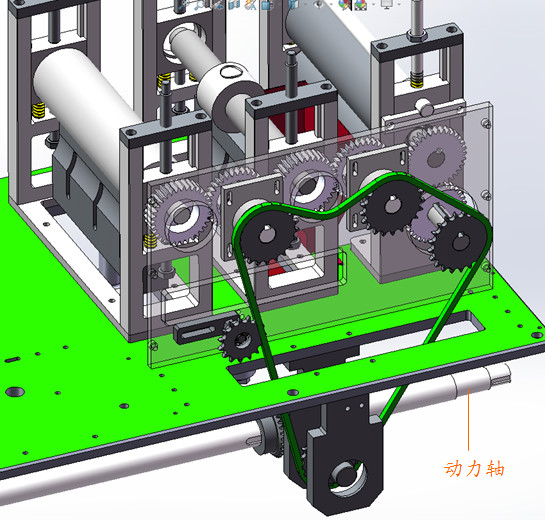

Mekanisme ini benar -benar didorong oleh aci kuasa, yang juga memberikan kuasa untuk stesen -stesen berikut.

Selepas itu, kuasa dipindahkan ke pembahagi cam dan akhirnya ke mekanisme makan dan mekanisme yang menarik.

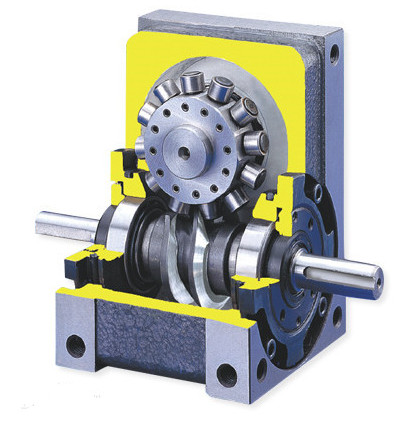

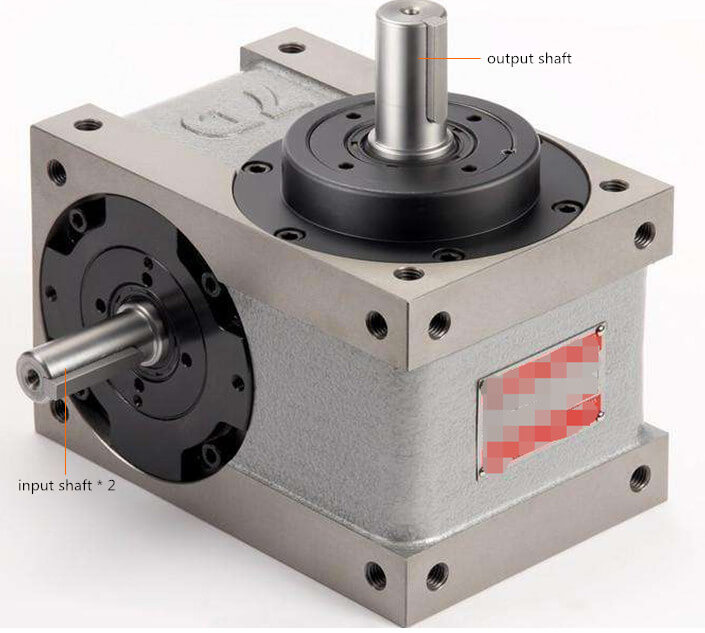

Bagaimana cam pembahagi?

Terdapat dua aci input dan satu aci output. Aci input bersambung dengan kuasa dan pemusnahan makanan bahan dan aci output dengan roda segerak mekanisme penyebaran bahan.

Dari angka di atas, kedua -dua aci input adalah integrasi supaya kuasa dapat diserahkan secara langsung kepada pemancuan makanan yang bergerak tanpa berehat. Sebaliknya, roda segerak yang menghubungkan dengan aci output menjadi berputar secara berselang -seli kerana struktur pembahagi dalaman.

b) mekanisme pemakanan jalur hidung

i. Urutan aliran

• Cakera Bahan → Mekanisme Panduan/Memandu. (Cakera bahan tidak memerlukan kuasa untuk memandu dan jalur hidung didorong oleh mekanisme memandu.)

• Mekanisme Panduan/Memandu → Saluran Bahan → Kotak Pemakanan Bahan.

• Selepas jalur hidung diberi makan, pemotongan baki putar pemotong untuk memotong jalur dan kemudian mekanisme yang menarik mendorong jalur ke dalam bahan kain.

• Proses di atas berulang.

ii. Prinsip kerja

• Cakera jalur hidung

Reel jalur hidung → aci berputar → blok mengunci → mandrel → cakera pelepasan jalur

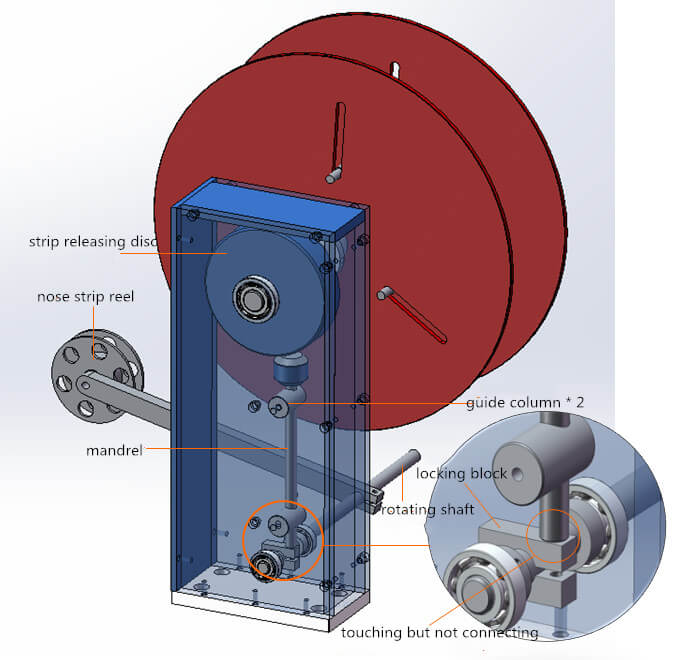

Mekanisme ini boleh memberi jalur apabila tidak mempunyai bahan pada mekanisme panduan/memandu, sementara berhenti apabila terlalu banyak bahan dibebaskan. Prinsip kerja tertentu dapat dijelaskan sebagai:

Jalur hidung disampaikan di bawah reel jalur. Apabila bahan kekurangan pada mekanisme panduan/memandu, jalur hidung akan ditekan supaya reel jalur diangkat dan memacu putaran aci berputar. Aci kemudian memacu blok mengunci untuk bergerak mengikut arah jam dan menurunkan mandrel. Selepas itu, cakera bahan berputar.

Sebaliknya, jalur hidung akan longgar jika ia dikeluarkan terlalu banyak. Oleh itu, jalur jalur bergerak ke bawah dan pergerakan berikut bertentangan dengan proses di atas. Akhirnya, cakera bahan sokongan mandrel dan menghentikan usulnya.

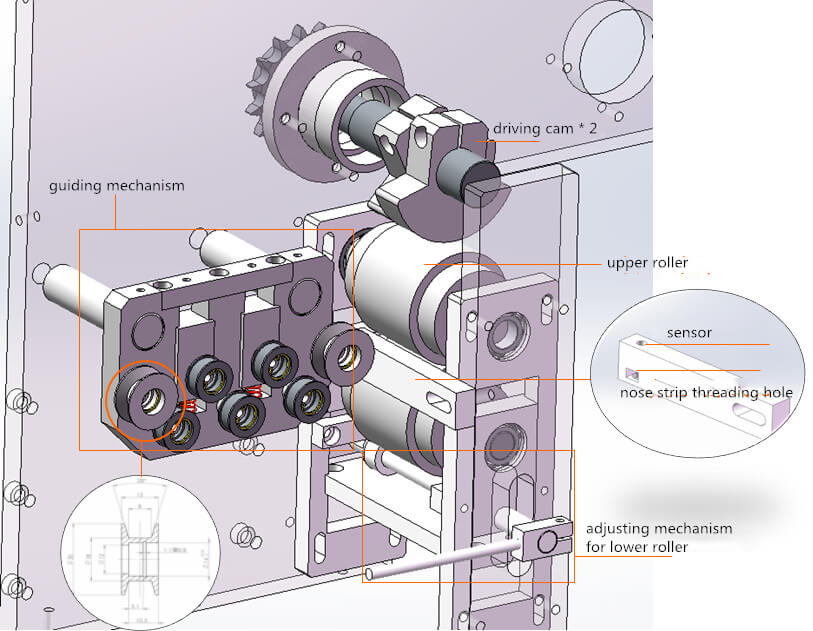

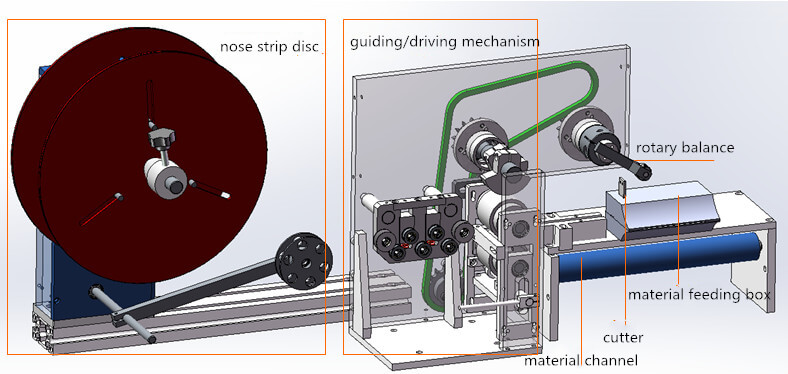

• Mekanisme Panduan/Memandu

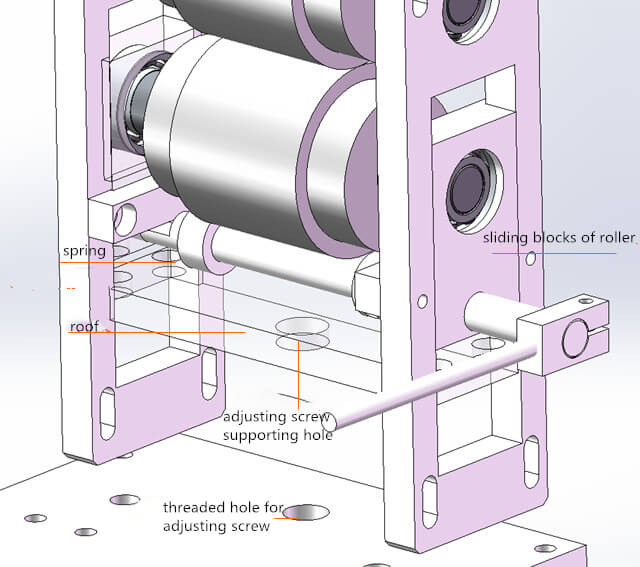

Mekanisme penyesuaian untuk roller yang lebih rendah berfungsi dalam prinsip yang sama dan untuk fungsi yang sama dengan mekanisme pemindahan bahan. Apa yang berbeza di antara mereka adalah bahawa skru penyesuaian terlebih dahulu menyokong bumbung yang kemudian menyokong roller melalui musim bunga di antaranya dan blok gelongsor roller.

Fungsi mekanisme panduan adalah untuk mengelakkan sisihan jalur. Kita dapat melihat dari gambar bahawa kedua -dua penggelek di sebelah kiri dan kanan adalah jenis V, yang boleh menghalang jalur hidung dari menyimpang ke dua sisi.

Selepas mekanisme panduan, jalur hidung disampaikan melalui blok pemasangan sensor, antara penggelek kemudian dan ke saluran bahan akhirnya. Pemacu cam memandu penggelek. Kerana ia berputar satu bulatan, ia menyentuh roller sekali dan memacu putaran penggelek.

Anda juga mungkin bertanya mengapa dua kamera diperlukan? Sebenarnya, dua kamera dapat membantu pengguna menyesuaikan sudut hubungan mereka dengan penggelek dengan mudah untuk menyesuaikan panjang pelepasan jalur hidung dengan mudah.

c) Mekanisme Insetting Strip Hidung

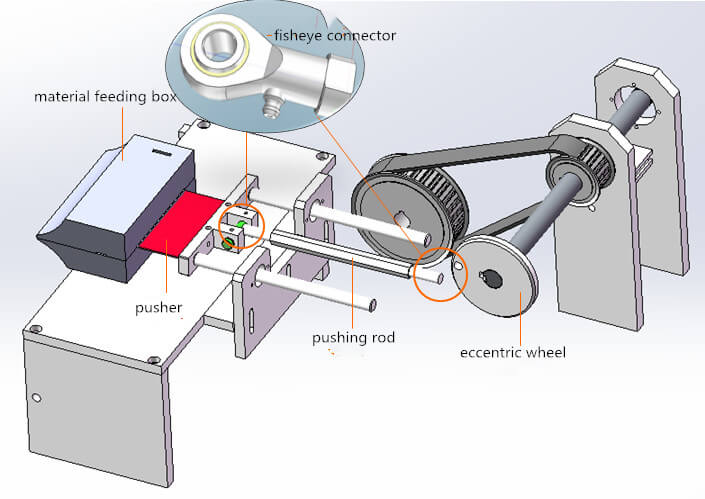

Mekanisme ini bergerak mengikut urutan: Pemacu roda eksentrik menolak rod dan penolak ke hadapan untuk memasukkan jalur hidung antara bahan.

c. Mekanisme embossing

Aci kuasa

Kuasa mekanisme ini juga berasal dari aci kuasa, yang menyediakan aci untuk mekanisme pemakanan dan penyebaran hidung.

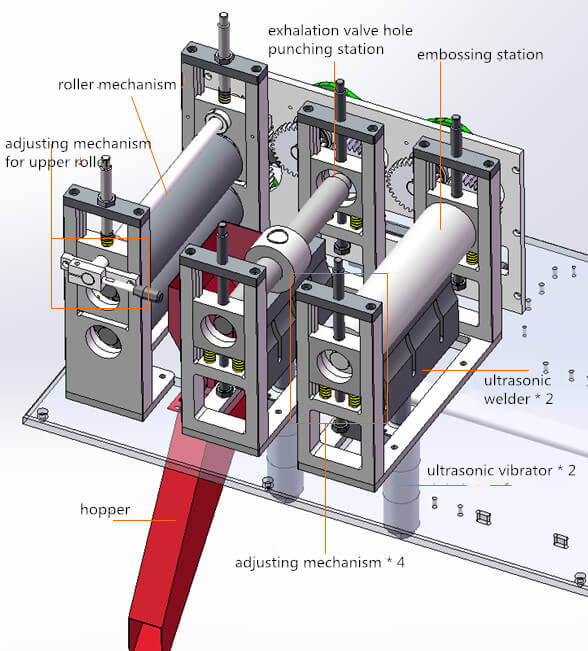

Gambar berikut menunjukkan butiran mekanisme ini:

a) stesen embossing

Terdapat garisan pada penggeleknya (tidak ditunjukkan pada gambar) untuk merangkul urat pada topeng N95.

Mekanisme penyesuaian stesen ini juga jelas. Skru atas dan bawah boleh membetulkan blok gelongsor. Fungsi musim bunga pusat untuk mengangkat roller emboss apabila skru atas dilonggarkan tanpa mengikat skru bawah.

b) Stesen Punching Lubang Injap Exhalation

Lingkaran roller yang menonjol boleh menumbuk lubang untuk injap pernafasan. Sisa yang ditumbuk dilepaskan melalui Hopper. Tetapi topeng yang dihasilkan pada mesin ini tidak mempunyai injap pernafasan, jadi stesen menumbuk ini tidak perlu.

c) mekanisme roller

Ia boleh memandu bahan kain ke hadapan.
