Lukisan dan Struktur Mesin Pembuatan Mask N95 II

1. Stesen Percetakan & Stesen Kimpalan Earbelt

Kedua -dua stesen ini mengaitkan satu sama lain, jadi mereka dianalisis di sini bersama -sama.

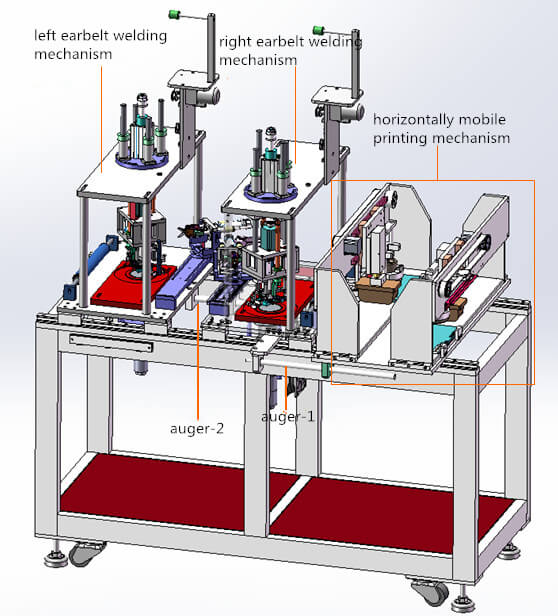

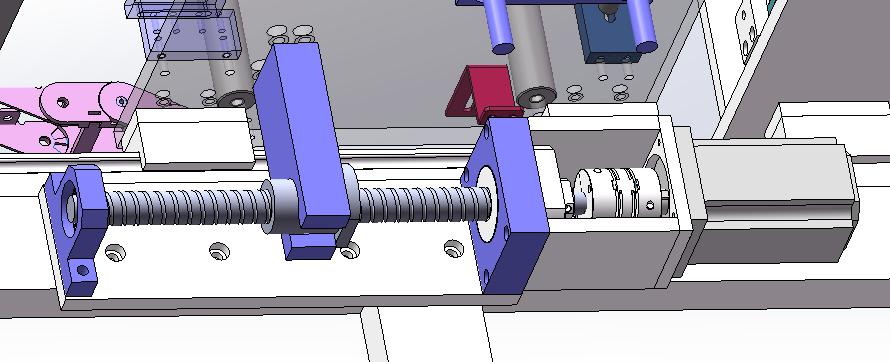

Ia dapat dilihat bahawa dua augers digunakan untuk menyambungkan mekanisme kimpalan earbelt kiri dan kanan. Sementara itu, mereka bersama -sama bergerak di sepanjang panduan pada bingkai mesin. Pemandu adalah motor servo dan mekanisme skru di bawah bingkai mesin.

Tetapi, mengapa mereka bergerak?

Sebabnya ialah: Bahan kain bergerak ke hadapan, sementara mekanisme percetakan mudah alih dan mekanisme kimpalan earbelt harus menghubungi bahan semasa operasi. Oleh itu, tidak ada pergerakan relatif antara mekanisme dan bahan semasa menghubungi. Atas sebab ini, mekanisme percetakan mudah alih dan mekanisme kimpalan earbelt harus bergerak ke hadapan dengan bahan dan kembali setelah pemisahan mereka dari bahan.

1) stesen percetakan mudah alih

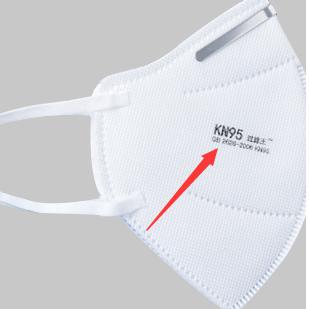

Kami dapat mencari teks di N95 seperti ini:

Ia betul -betul dicetak oleh stesen ini.

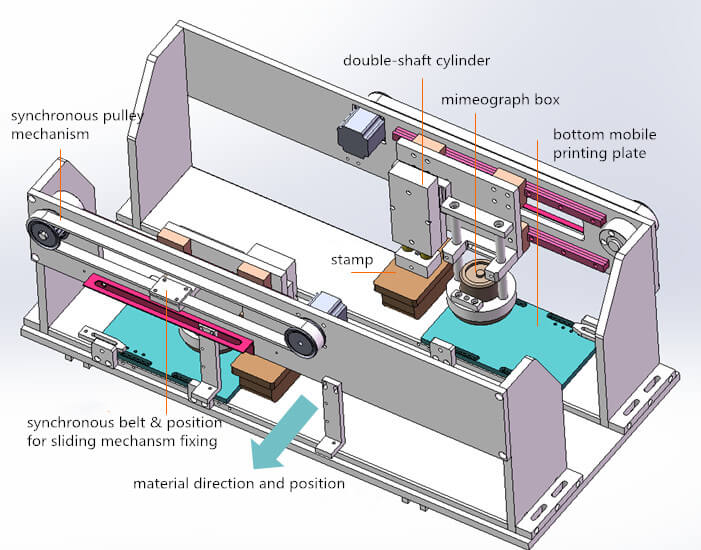

Berikut adalah struktur tertentu:

Pertama sekali, prinsip kerja mekanisme percetakan mudah alih kiri dan kanan adalah sama.

Setem belakang dan kotak mimeograph didorong oleh tali pinggang dan mekanisme panduan. Pemacu Motor Pulley segerak untuk memperbaiki mekanisme gelongsor dan segerak supaya mereka boleh mengambil gerakan linear.

a. Perintah gerakan (teknik)

a) Pewarna salutan pada plat mudah alih bawah dengan kotak mimeograph;

b) cap bergerak ke bahagian atas plat mudah alih; Silinder dua aci merendahkan dan menekan setem ke pewarna melekat;

c) Akhirnya, setem akan bergerak ke bahan. Silinder dua aci merendahkan dan pewarna dicap ke bahan.

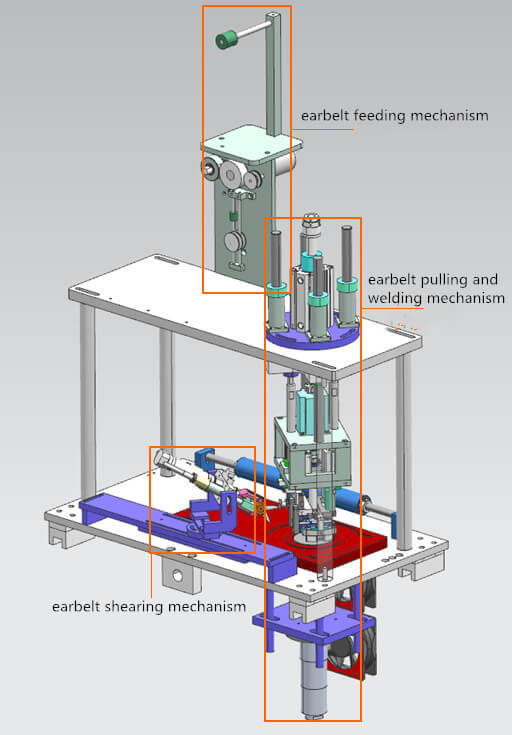

2) Stesen Kimpalan Earbelt

Mekanisme kimpalan kiri dan kanan mempunyai struktur yang sama dan prinsip kerja tetapi kedudukan yang bertentangan.

Aliran Operasi:

a) Earbelt diberi makan oleh mekanisme makan dan ditarik ke mekanisme kimpalan;

b) Mekanisme menarik dan kimpalan earbelt menarik earbelt dan kemudian mekanisme sheraing mencurigakannya;

c) Akhirnya mekanisme kimpalan kimpalan earbelt pada topeng.

a. Mekanisme pemakanan earbelt

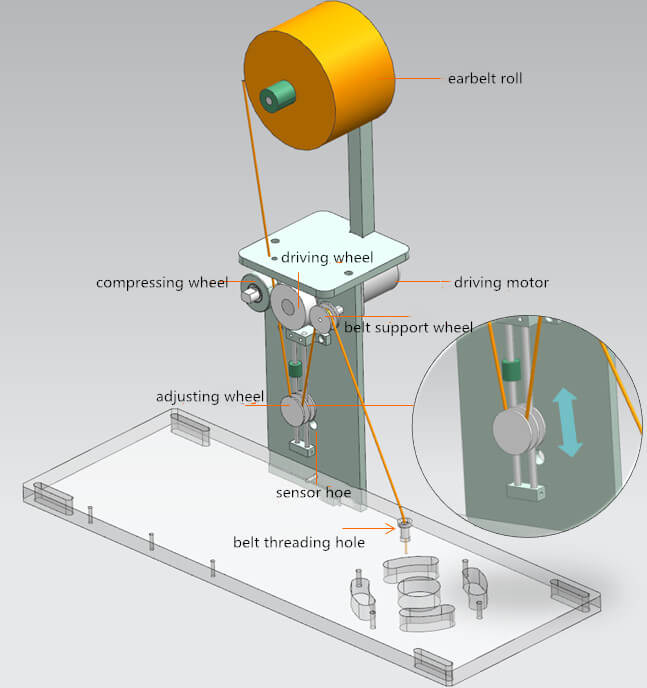

Laluan Earbelt: Roll Earbelt → Roda Memandu & Memampatkan Roda → Pelarasan Roda → Roda Sokongan Belt → Lubang Threading Belt

Mampatan roda memampatkan earbelt ke roda memandu. Apabila roda memandu berputar, earbelt bergerak ke bawah. Di hujungnya, Earbelt menyambung dengan mekanisme menarik melalui lubang threading. Walau bagaimanapun, kelajuan melepaskan earbelt tidak sesuai dengan kelajuan menariknya. Dalam kes ini, penyesuaian roda memainkan peranan untuk menyesuaikan ketegangan earbelt.

Jika ia dibebaskan, Earbelt akan longgar dan menyesuaikan roda jatuh sehingga ia dikesan oleh sensor. Kemudian memandu motor berhenti. Sementara itu, mekanisme menarik akan terus menarik dan mengangkat roda penyesuaian. Sebaik sahaja sensor tidak mengesan roda, memandu motor mula berkerut lagi dan memandu Earbelt untuk dibebaskan. Ini melepaskan gerakan berulang.

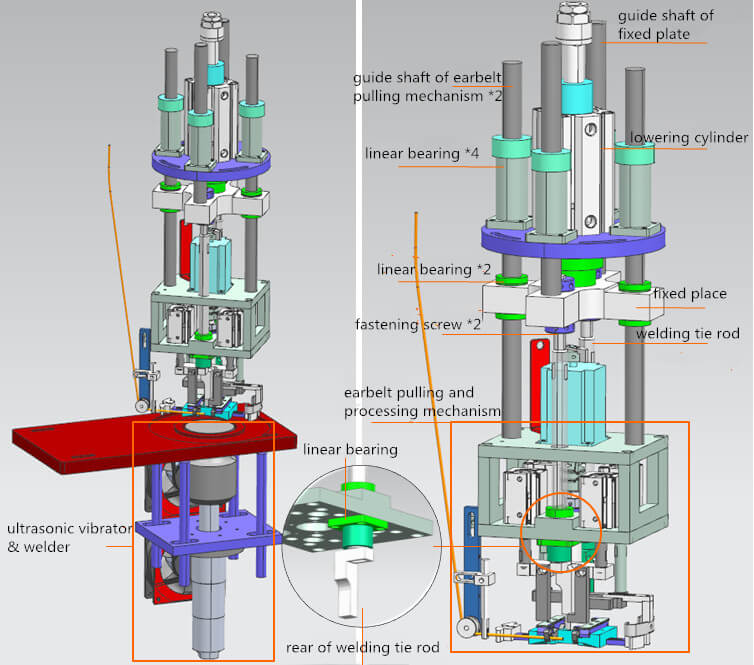

b. Mekanisme menarik dan kimpalan earbelt

a) Bagaimana beberapa bahagian disambungkan?

• Pemacu silinder menurunkan plat penetapan;

• Rod tali kimpalan dikunci pada plat penetapan melalui skru penguncian;

• Gerakan antara rod tali kimpalan dan mekanisme menarik dan pemprosesan earbelt adalah relatif. Tetapi jika rod mengangkat ke bawahnya yang menghubungi mekanisme, keseluruhan mekanisme akan diadakan.

b) Prinsip gerakan menegak:

• Menurunkan silinder menolak plat penetapan;

• Memperbaiki plat menolak rod tali kimpalan;

• Mekanisme menarik Earbelt yang dipegang oleh kimpalan tali kimpalan bergerak ke bawah kerana graviti;

• Apabila menarik bahagian bawah mekanisme, silinder menurun akan menolak rod tali kimpalan sehingga ia juga bawah;

• Pemacu silinder menurunkan plat untuk bergerak ke atas;

• Memperbaiki pemacu plat rod tali kimpalan untuk bergerak ke atas; Kemudian Rod End menyentuh mekanisme menarik earbelt dan kedua -dua bahagian ini bergerak bersama -sama;

• Mereka bergerak ke had silinder.

c) Mekanisme menarik dan kimpalan earbelt

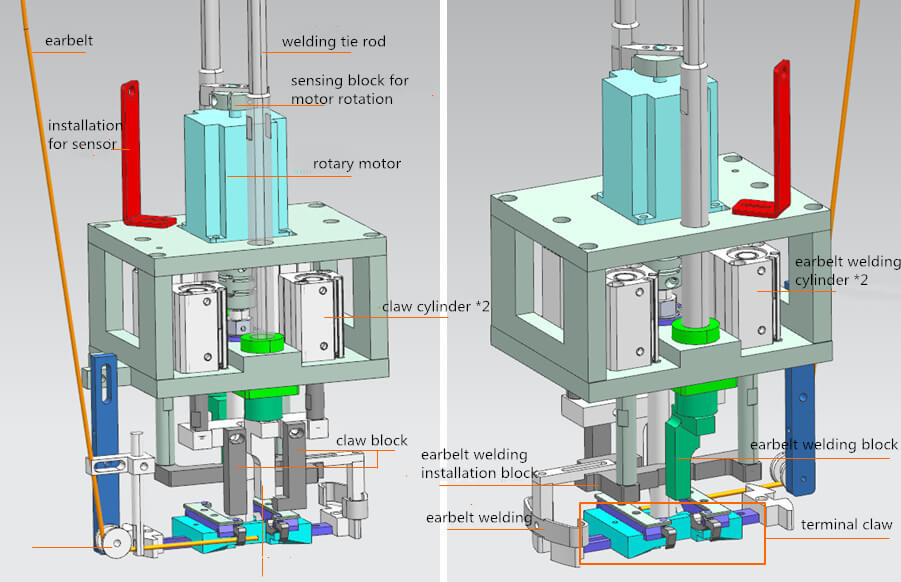

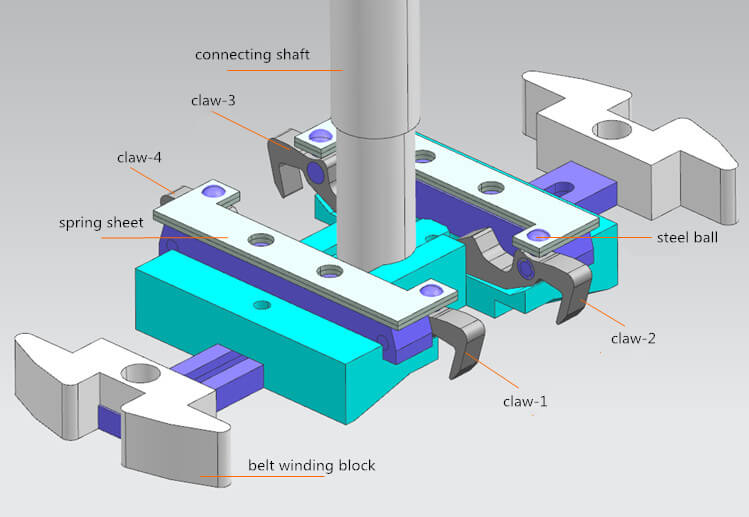

Ini adalah gambar mekanisme menarik dan pemprosesan earbelt dari dua sudut dan yang berikut adalah imej terperinci cakar terminal:

i. Fungsi beberapa bahagian

• Sensor bekerjasama dengan motor dengan mengesan blok penderiaan untuk putaran motor untuk mengawal sudut putaran (180 ° setiap masa)

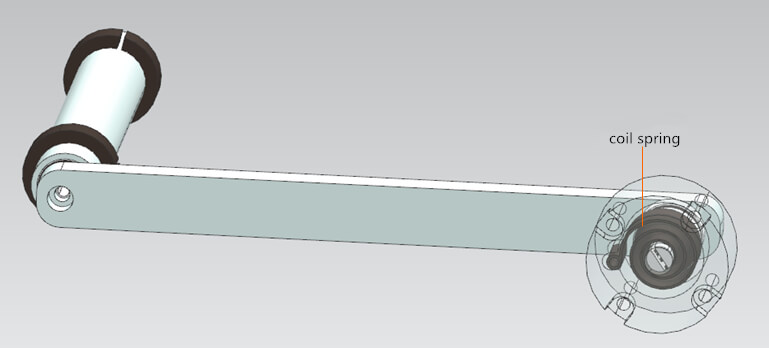

• Keadaan musim bunga boleh disimpan oleh bola keluli. (Sekiranya ia ditekan oleh blok cakar, musim bunga tidak akan ditolak)

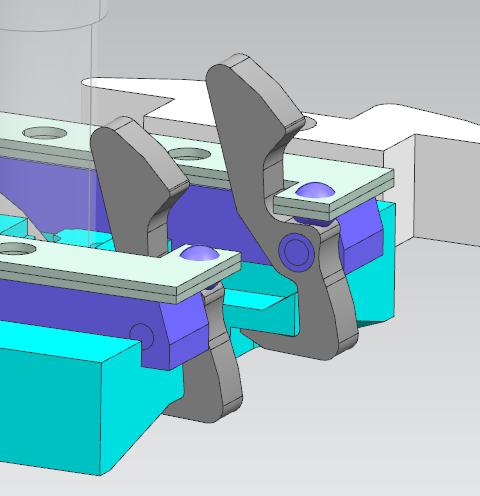

• Claw akan menjadi seperti ini selepas ia ditekan oleh blok cakar (earbelt boleh ditekan sekiranya melonggarkannya):

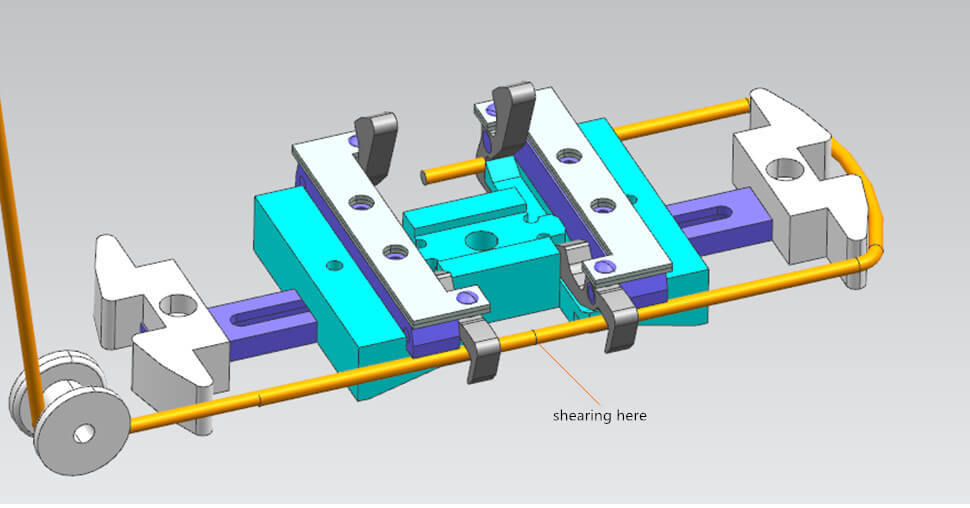

ii. Perintah Kerja (yang paling penting)

• Pada mulanya, Earbelt ditekan oleh cakar-1;

• Rotary Motor Drives Claw Terminal untuk berputar untuk 180 °. Kemudian Claw-1 secara automatik akan menarik earbelt ke keadaan berikut:

• Claw Cylinder Drive Claw Block to Lower Cakar dan tekan Earbelt. Kemudian mekanisme ricih earbelt gunting earbelt dan kembali dengan blok cakar;

• Mekanisme keseluruhan menurunkan sehingga blok kimpalan earbelt di dua sisi menekan kedua -dua hujung earbelt;

• Earbelt kimpalan blovk kimpalan earbelt ke topeng; Silinder kimpalan earbelt menolak jalur kimpalan ke bawah. Walaupun jalur itu menolak earbelt pada blok penggulungan, plat pemasangan untuk jalur kimpalan akan menekan hujung cakar cakar-2,3 & 4 untuk memulihkan tiga cakar. Pada masa yang sama, Claw boleh melepaskan earbelt sheared. (Nota: cakar 1 tidak ditekan);

Nota: Dalam gerakan berikutnya, plat pemasangan akan menekan hanya Claw2 & 3.

• Keseluruhan mekanisme mengangkat. Akhirnya, Earbelt berjaya mengimpal. Proses di atas berulang supaya earbelt cepat ditarik dan dikimpal.

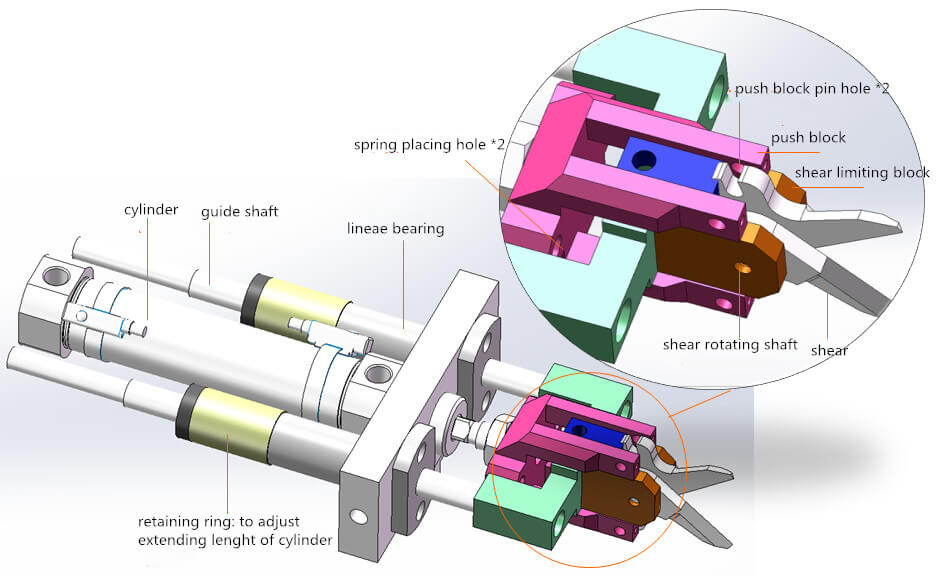

c. Mekanisme ricih earbelt

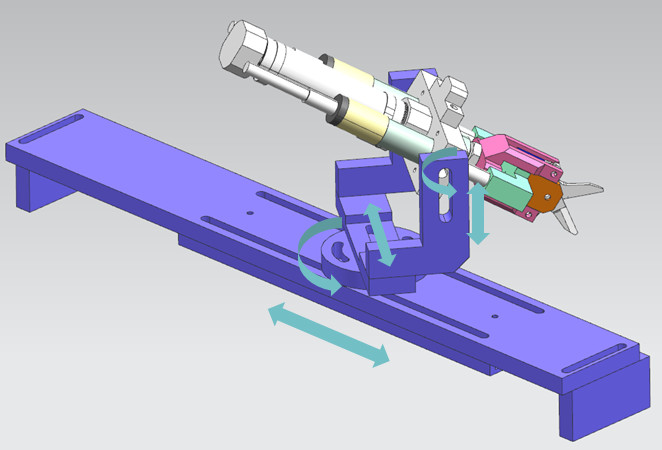

Bahagian ungu digunakan untuk menyesuaikan sudut dan kedudukan mekanisme.

Terdapat pin dalam lubang pin blok push dan ricih berputar ricih dalam pengeluaran praktikal. Mata air juga diletakkan di lubang penempatan musim bunga. Selain itu, tidak ada hubungan antara blok push, bahagian hijau dan blok pengehadan ricih. Mereka boleh meluncur.

a) Pesanan Kerja:

• Silinder menolak mekanisme front-end ke earbelt;

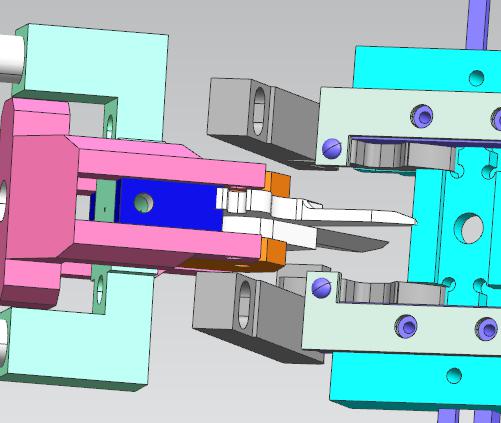

• Silinder menolak secara berterusan walaupun apabila blok cakar sentuhan blok ricih (ditunjukkan dalam imej berikut). Tetapi ricih akan ditarik untuk ditutup dan supaya earbelt dikelilingi;

• Semasa kembali, musim bunga akan memisahkan blok push dari blok mengehadkan ricih dan ricih mengembalikan untuk dibuka.

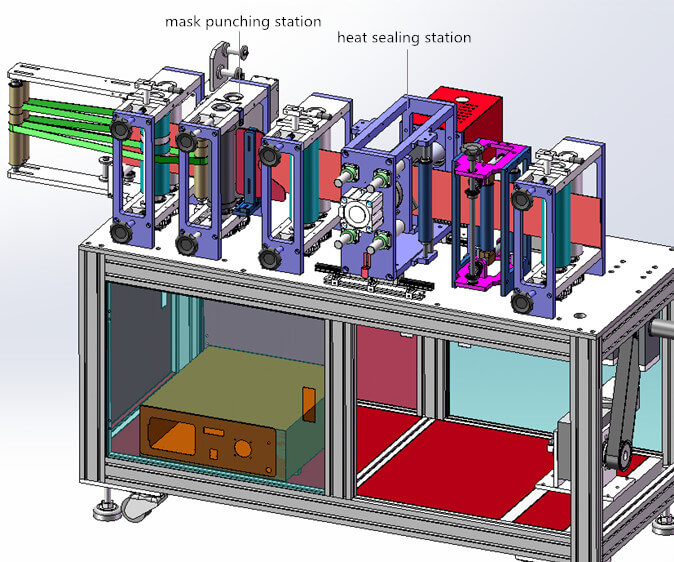

2. Topeng menumbuk dan stesen pemprosesan sisa

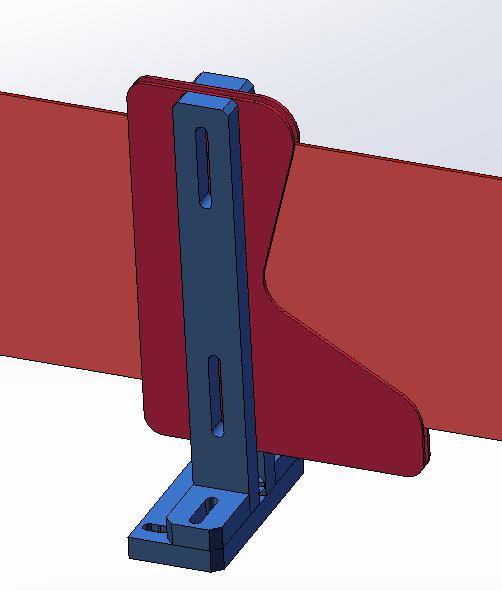

1) Mekanisme lipatan topeng

Seperti yang kita semua tahu, KN95 dilipat. Sebenarnya, mekanisme ini betul -betul digunakan untuk melipat topeng.

2) stesen roller tanpa kuasa

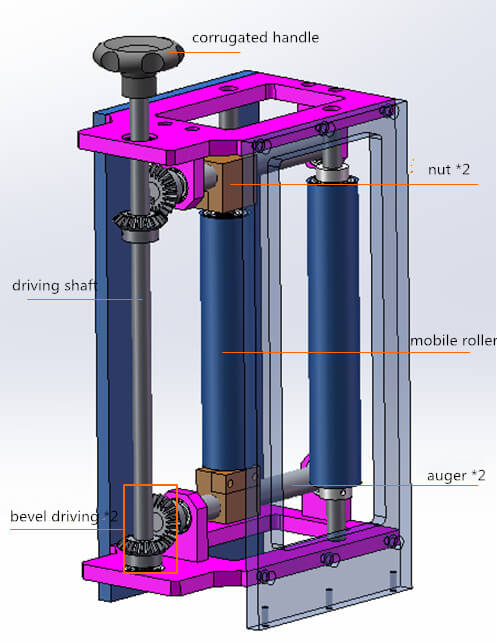

Pemegang beralun berputar boleh memandu aci memandu untuk berputar. Kemudian Auger juga didorong untuk berputar oleh mekanisme memandu serong. Akhirnya, kedudukan roller mudah alih boleh diselaraskan.

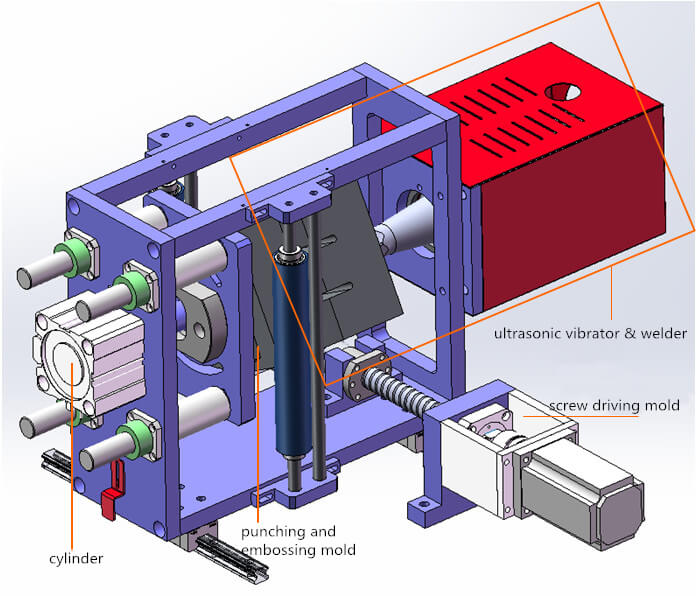

3) Stesen menumbuk topeng

Pemacu skru memacu keseluruhan mekanisme untuk membalas untuk memastikan bahawa tiada anjakan topeng yang relatif. Id topeng yang dilipat dipanaskan oleh ultrasonik dan ditumbuk.

4) Stesen Flip Earbelt

Sebelum stesen ini, Earbelt menghadap ke bawah. Tetapi earbelts semua topeng akhir menghadapi. Fungsi stesen ini: untuk flip earbelts.

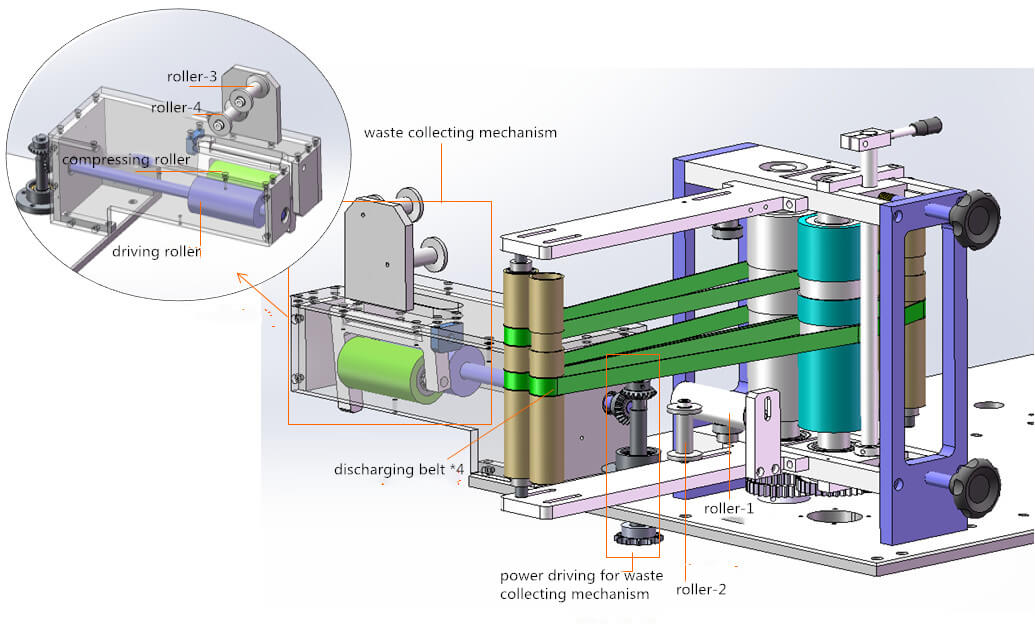

5) stesen pelepasan topeng

Tali Belt boleh melepaskan topeng. Sisa yang ditumbuk akan dilepaskan mengikut urutan: roller-1 → roller-1 → roller-3 → roller-4 → roller memandu & roller pemampatan.

Kuasa mekanisme pengumpulan sisa juga berasal dari aci kuasa dan dihantar oleh mekanisme serong. Tetapi, apakah kuasa asal aci kuasa?

Ia dapat dilihat bahawa asal kuasa adalah motor servo dan pengurangan. Kuasa mereka boleh dihantar ke stesen lain melalui aci kuasa.

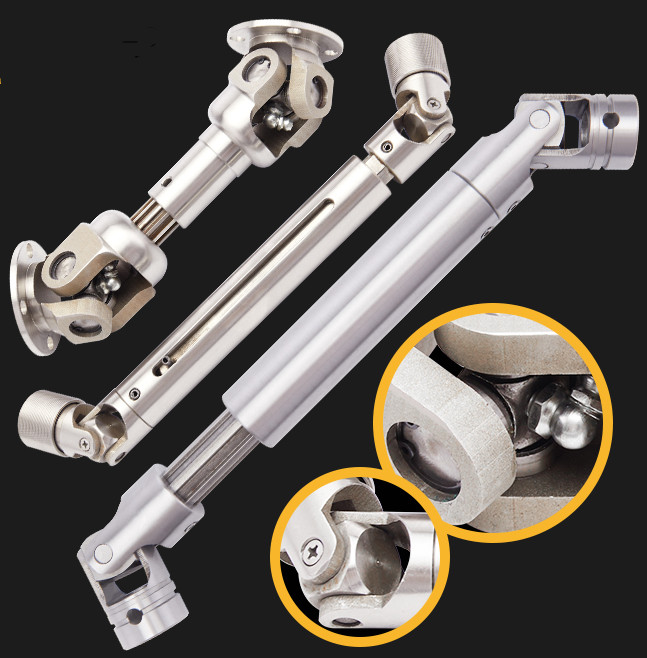

Peralatan ini terdiri daripada pelbagai bingkai mesin. Untuk tidak membongkar aci kuasa semasa memisahkannya, gandingan sejagat yang fleksibel digunakan di tempat penyambung.
