Cara menyesuaikan penjejakan tanda mata pada mesin pembungkusan lepuh

Tanda mata pada kerajang Alu boleh dikesan oleh suis fotoelektrik selepas setiap daya tarikan. Sekiranya terdapat tanda mata yang dikesan sebagai set, skop perjalanan akan kekal; Tetapi jika tidak, skop perjalanan boleh dikompensasi untuk pengesanan tanda mata yang tepat.

1. Debugging

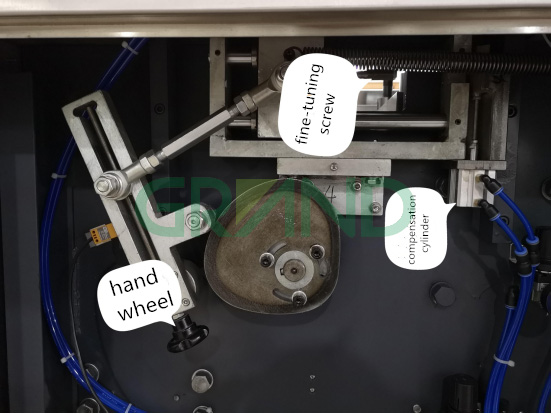

1) Laraskan acuan untuk kawalan saiz lepuh dan tentukan saiz berdasarkan skop antara dua tanda mata (atau merujuk kepada gambarajah bahan). Roda tangan boleh ke atas untuk memanjangkan lepuh atau ke bawah untuk memendekkannya.

2) Selepas pelarasan lepuh, hidupkan suis penjejakan dan selaras dengan tanda mata pada kerajang Alu;

Seperti yang ditunjukkan dalam angka berikut, alu foil akan ditarik ke kiri dan sensor menjejaki sebelah kiri tanda mata.

←

Arah gerakan alu foil

Terdapat butang hitam kecil yang boleh digunakan untuk menyesuaikan sensitiviti pengesanan tanda mata. Mesin menarik alu foil, dan penunjuk menjadi merah apabila tanda mata dirasakan dan ia menjadi hijau apabila tanda mata ditarik oleh. Tiada penggantian merah dan hijau menunjukkan bahawa sensitiviti sensor perlu muncul.

3) Semasa operasi, berdasarkan suis pengesanan mata mata, jika kursor offset ke hadapan, skop daya tarikan terlalu panjang dan pengendali dapat menyempurnakan skru ke dalam. Jika tidak, pengendali boleh menyempurnakan skru ke luar.

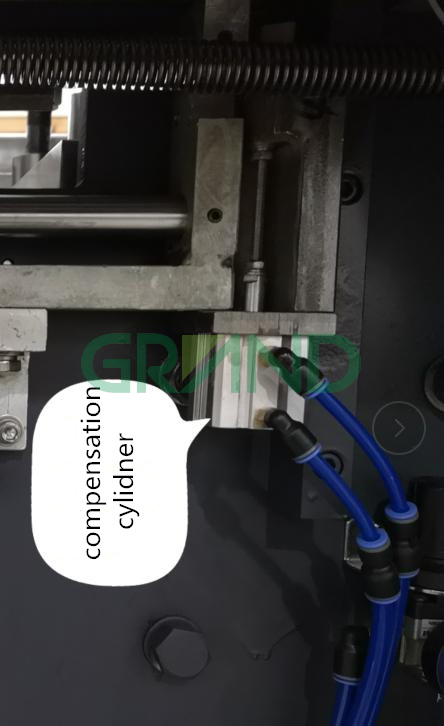

4) Selepas pelarasan, perhatikan kedudukan kursor penjejakan dan pastikan jika pampasan adalah wajar. (Penyimpangan ke hadapan atau ke belakang ditentukan oleh silinder pampasan secara automatik. Silinder bergerak ke bawah untuk menarik tanda mata ke hadapan dan memanjangkan lepuh atau bergerak ke arah mata mata ke belakang dan memendekkan lepuh.)

5) Program PLC disahpepijat di kilang.

Kaedah penyesuaian ini sebenarnya sesuai untuk pengesanan tanda mata pada mesin pembungkusan lain yang dipasang dengan peranti penjejakan elektrik, bersama -sama dengan Mesin pembungkusan lepuh disebut seperti di atas.
